Влагомер сыпучих материалов FIZEPR-SW100.10.х: вопросы и ответы

В этом разделе представлены вопросы по продукции КБ "Физэлектронприбор".

Если вы не нашли ответа на свой вопрос - напишите нам. Когда инженер конструкторского бюро ответит на него, мы известим вас по электронной почте.

Задать вопрос

  • Добрый день, интересует ваша продукция, а именно поточные влагомеры для решения задачи «Определения влажности шихтового сырья на конвейере», для агломерационного производства. Хотелось бы получить дополнительную информацию о возможностях ваших датчиков, для решения данной задачи, с возможной стоимостью и комплектацией оборудования. Так же интересует возможность интеграции вашего оборудования с контроллерами фирмы Siemens.

    Дата публикации: 2.03.2016

    По принципу действия прибор относится к диэлькометрическим, т.е. как и емкостные датчики измеряет диэлектрическую проницаемость вещества и далее, по диэл. проницаемости определяет влажность.

    В отличие от других диэлькометрических приборов  наш прибор  является еще и радиоволновым,  измеряет абсолютное значение диэлектрической проницаемости. Причем анализируется  не тонкий слой материала вблизи излучателя (керамической пластины), а большой объем не менее 10...20 литров.

    Это важно, т.к.  влажность сыпучего материала обычно неоднородна по объему. Кстати, влагомер применяется и  на кусковых материалах  с размерами гранул в 5см и более.

    Прибор может устанавливаться над лентой конвейера. Варианты установки можно посмотреть здесь:

    http://fizepr.ru/projects/vnedrenie-vlagomera-peska-na-konveiere

    http://fizepr.ru/vlagomer-peska

    По выходным сигналам: одновременно выдается цифровой сигнал MODBUS RTU и токовый 4-20мА.

    Чтобы говорить о точности для вашего случая применения, необходимо  знать  наименование шихты и диапазон измерения влажности.

  • Здравствуйте! Сообщите пожалуйста, какая глубина измерения влажности песка, на какую глубину проникает сигнал?

    Дата публикации: 10.10.2014

    До настоящего времени все применяемые в промышленности ЖБИ влагомеры обеспечивали контроль лишь в тонком слое у поверхности датчика. Если наложить слой влажного песка, всего в 2-3см, на поверхность датчиков Franz Ludwig  или Hydronix или любого аналогичного, то увидите, что поверх этого слоя сколько не добавляй песка с иной влажностью, результат измерений не изменится.

    Т.е. при неоднородном распределении влаги в объеме ни о какой точности говорить не приходится.

    Влагомеры FIZEPR-SW100   реализуют новый  запатентованный принцип измерения. Датчик  с прямым зондом через весь бункер (вариант  -10.4) обеспечивает измерение в объеме до 1куб. м.  В результате вся влага, содержащаяся  в дозируемом объеме песка, учитывается  без ошибок.

     Т.н. инструментальная точность - 0,2 % при влажности до 7%. С учетом нестабильной плотности материала в бункере точность измерения  составляет:                                                                                    0,4% при влажности до 8%  и  0,5%  - при влажности до 10%.

    Указанный выше эксперимент на датчиках Franz Ludwig, Hydronix и др. аналогичных можно выполнить следующим образом:

     расположите датчик вертикально, чувствительной поверхностью – вверх;

    оберните его корпус плотным слоем бумаги, закрепите бумагу изолентой или скотчем;

    насыпьте слой мокрого песка в 2-3см и контролируйте  показания датчика;

    затем добавьте сверху сухой песок.

    Увидите, что показания не изменяются, т.е. глубина проникновения  сигнала в мокрый песок – 2…3см.

    Совсем иначе работают датчики FIZEPR-SW100. Область анализа – вся область пространства между зондом и стенками бункера.

  • Применение влагомеров с керамическими защитными пластинами из-за большой нестабильности результатов измерений привело к «раскачиванию» АСУ дозирования инертных и воды. Что можете сказать о точности FIZEPR-SW100 при измерении сыпучих ? Принцип действия? Цена?

    Дата публикации: 20.05.2014

    Что касается проблем с измерением влажности с помощью указанных Вами датчиков, то они обусловлены следующим: у  датчиков такого типа область анализа - лишь приповерхностный слой у керамической пластины.

    Это несложно проверить в следующем эксперименте: на керамическую поверхность датчика положите стопку листов бумаги или журналы, толщиной 1-2см, моделирующие приповерхностный слой материала. Затем подносите руку к датчику и смотрите, как меняются его показания.

    Чтобы не ошибиться с дозировкой воды необходимо увеличивать анализируемый объем материала. Мы проводили эксперименты: брали из дозатора по несколько проб щебня и песка из разных его областей (это сделать несложно: после открытия шибера брали несколько проб сыплющегося песка, щебня). Объем дозатора - около 1 куб.м. Получили, что и для песка и для карбонатного щебня влажность в пределах этого небольшого объема может меняться больше, чем на 1% при средней влажности 6-7% (величину влажности определяли сушкой).

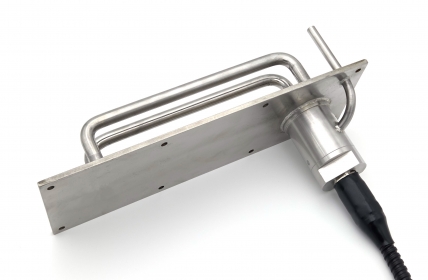

    Что касается влагомера FIZEPR-SW100, то в его область анализа попадает материал, расположенный между его зондом и стенкой бункера, а также находящийся в цилиндрической области радиусом около 20-30см вокруг зонда. Датчик с П-образным зондом (номинальная длина зонда -24см) анализирует область примерно в 20литров. Прямолинейный зонд (от стенки - до стенки бункера) определяет среднюю влажность по значительно большему объему - порядка 1 куб.м (в зависимости от размеров зонда и бункера).

    Несколько слов в пояснение принципа действия.

    Зонд (пруток) является полуволновым резонатором ТЕМ-волны, причем вторым проводником являются стенки резервуара. Пруток на конце короткозамкнут - соединен со стенками резервуара. По частоте резонанса определяется комплексный показатель преломления, затем вычисляется диэлектрическая проницаемость, а по градуировочным таблицам - влажность. В контроллер влагомера введены градуировочные таблицы для песка, карбонатного щебня и гранитного гравия. Эти таблицы при необходимости пользователь легко может корректировать, при этом на экране ПК прорисовывается вся характеристика - графики зависимости влажности от показателя преломления (или диэлектрической проницаемости) для набора температур.

  • Здравствуйте. В бетоносмесительной установке есть два бункера для песка. В обоих установлены влагомеры FIZEPR-SW100 ВИГТ 415210.100-10.4. Три года оба прибора показывали одинаковую влажность с разностью до 0,5 % максимум. Сейчас один из приборов показывает явно неверные завышенные значения влажности. Во первых разница между показаниями теперь в среднем составляет 4 - 5 %, во вторых при выгрузке песка из бункера влажность увеличивается еще на 1 - 2 %, чего на другом приборе не наблюдается. Загрузка обоих бункеров происходит одновременно, одним и тем-же песком. Переходник USB-RS485 “Овен АС4”имеется. Предложите пожалуйста методику проверки влагомера.

    Дата публикации: 20.07.2018

    В Кузнечевский КСКМ

    Здравствуйте!

    Чтобы мы смогли понять, в чем причина сбоя, прошу Вас выполнить   следующее:

    1) снимите, пожалуйста, спектры  с помощью программы SWPro (выложена на сайте). Это файлы с расширением  .cfg. Для  получения и сохранения спектра необходимо щелкнуть мышкой по иконке "СОХРАНИТЬ" в левом верхнем углу окна программы. Передача спектра может продолжаться  до 2-3-х  минут. Потом повторите это  действие еще 2 раза, чтобы получить спектры  в разные моменты времени (чем больше спектров, тем больше информации). В файлах  спектра содержатся не только результаты измерения, но и диагностическая информация по работе влагомера.

    2) Такие файлы необходимо снять при пустом бункере и  при заполненном материалом.

    3) Сообщите зав. номера влагомеров (Вы их покупали, видимо, у наших дилеров)

    4) Желательно также снять спектры и для второго влагомера.

    5) Обратите внимание: для обеспечения точности измерения  зонд влагомера должен быть полностью засыпан контролируемым материалом, причем, желательно, чтобы слой материала над зондом  был не менее 30...40см.

  • Добрый день! Возможно ли использовать ваши влагомеры для определения влажности золоторудного концентрата после сушильных барабанов?

    Дата публикации: 20.07.2018

    Чтобы узнать, будет ли работать влагомер на конкретном материале, лучше всего выслать нам образцы этого материала.  Но в ряде  случаев  для  ответа на этот вопрос  достаточно измерить  проводимость материала.

    Можно применить следующий упрощенный метод оценки проводимости.

    Возьмите два металлических диска  диаметром около 2см (две монеты) и прижмите к материалу так,  чтобы  зазор между ними был примерно  равен 1см.  Измерьте сопротивление.

    Если  сопротивление получится  более 100кОм, то проблем с измерением не будет и можно измерять любыми влагомерами.

     Если сопротивление  окажется менее 10кОм, но больше 100 ...500 Ом, то на таком материале   обычно  вполне работоспособны   варианты   зондовых датчиков серии FIZEPR-SW100.10.16.

     Если сопротивление окажется менее  100 Ом, то возможность измерения  такого материала диэлькометрическими влагомерами  вызывает сомнения.

  • Добрый день! Наше предприятие АО «Восточный Порт» специализируется на перевалке каменного угля. Нас интересует переносной прибор для входящего экспресс контроля влажности угля по прибытию полувагонов на выгрузку в порт и контроль влажности при нахождении угля в штабелях. Перегрузка угля осуществляется крановым оборудованием.

    Дата публикации: 20.07.2018

    Для измерения угля, насыпанного в кучи,  предлагаем  двухштыревой датчик варианта FIZEPR-SW100.11.3.

    Влагомер FIZEPR-SW100.11.3  может быть применен на углях, которые можно назвать условно  "неантрациты".

    Необходимо согласовать с Вами размеры зонда:

    - диаметр штырей  14мм;

    - межосевое расстояние между штырями  - 50 мм, т.е. зазор между штырями 36мм.

    - длина штырей - 150мм.

    Все датчики изготавливаем из нерж. стали  (12Х18Н10Т), вес такого датчика - около 2,5 кг. Можем корпус  датчика изготовить из алюминиевого сплава (Д16), соответственно, вес уменьшится. Но датчик придется снабдить ручкой с Т-образной поперечиной для вдавливания штырей в уголь. Вес  такого датчика составит примерно 4кг. Электронный блок с индикатором и аккумулятором будет весить около 1,5кг. Итого масса  прибора составит 5...6кг.

    Прайс можно посмотреть здесь:    http://fizepr.ru/sites/default/files/soft/prays_05.04.2018.pdf


    Для измерения антрацита  датчик FIZEPR-SW100.11.3  не подойдет из-за высокой проводимости антрацита. Для измерения антрацита следует применить датчик варианта FIZEPR-SW100.30.26, выполненый в виде кюветы. Этот датчик более универсален и может быть применен в том числе и на материалах с высокой проводимостью.

  • здравствуйте! Интересует влагомер для определения влажности песка. Место измерения: ленточный конвейер. А также программное обеспечение корректировки массы песка и воды при производстве бетонных смесей в зависимости от влажности песка при автоматическом весовом дозировании. И сколько стоит ориентировочно: датчик, интерфейс, программное обеспечение, пусо-наладка.

    Дата публикации: 7.06.2018

    Пример установки влагомера варианта FIZEPR-SW100.10.6 на конвейере показан здесь:

    http://fizepr.ru/projects/vnedrenie-vlagomera-peska-na-konveiere

    Главная проблема при измерении влажности сыпучих материалов: обеспечение постоянной плотности материала в месте размещения датчика. Причина в следующем: любой влагомер  (любого типа из существующих) измеряет кол-во воды в каком-то определенном объеме. Если в этот объем утрамбовать большее кол-во материала, то  и воды в этом объеме окажется больше. Соответственно, влагомер покажет большее значение влажности. Хотя песок на конвейере измеряется достаточно стабильно, но все же  лучшая точность измерений достигается  в бункере,  где насыпная плотность намного стабильнее, чем на ленте конвейера.

    Для измерения в бункере  рекомендуем применить датчик варианта FIZEPR-SW100.10.4, который обеспечивает измерение сразу в объеме до 0,5...1 куб.м.   В бункере благодаря большому контролируемому объему  не будет влиять неоднородность контролируемого материала (неравномерность распределения влаги по объему). Кроме того, на влагомер указанного варианта не влияют налипания материала. Для больших бункеров  датчики 10.4 обычно выпускаем  с длиной штыря  (зонда)  до 120см,   при этом  расстояние между стенками бункера вдоль оси штыря -  не более 110см.  Желательно установить зонд  на высоте около 30...50см над шибером, какое у Вас расстояние между стенками  бункера на этом уровне?

    Если больше, то мы можем поставить зонд большей длины  (до 1,5...2,0м) с  электронным блоком  специальной модификации.



    Для индикации можно применять индикаторы  ОВЕН: СМИ1 и   СМИ2,  а также ТРМ-1 (для токовой петли) и др.  Или можно выводить данные на компьютер или контроллер по RS485 (MODBUS RTU).

    Срок поставки - до 15 раб. дней (при обычной комплектации).  Предоплата - 50%, остальное - по уведомлению о готовности к отгрузке.

    Фотографии датчиков  варианта 10.4 приведены здесь: http://fizepr.ru/vlagomer-peska/photo

    Документация - здесь: http://fizepr.ru/vlagomer-peska/servis

    Еще важно отметить: замерзшую воду (лед) датчик не измеряет, поэтому температура материала  должна быть   выше 0градС.



    Цена влагомера указана в прайсе: http://fizepr.ru/price

    Программное обеспечение влагомера выложено на сайте: http://fizepr.ru/programmnoe-obespechenie

    Автоматизированные системы дозирования и программное обеспечение к ним производятся рядом фирм. Сообщите, в каком городе Вы находитесь, и мы  тогда сообщим Вам адрес  ближайшего к Вам производителя таких систем.

  • Можно ли применить влагомер FIZEPR-SW100 для измерения влажности кека? Кек - твёрдая фаза получаемая после разделении жидкой и твёрдой фаз в системах водоочистки.

    Дата публикации: 21.01.2018

    Чтобы узнать, будет ли работать влагомер на конкретном материале, лучше всего выслать нам образцы этого материала.  Но в ряде  случаев  для  ответа на этот вопрос  достаточно измерить  проводимость материала.



    Можно применить следующий упрощенный метод оценки проводимости.

    Возьмите два металлических диска  диаметром около 2см (две монеты) и прижмите к материалу так,  чтобы  зазор между ними был примерно  равен 1см.

    Измерьте сопротивление.

    Если  сопротивление получится  более 100кОм, то проблем с измерением влажности этого материала не будет при использовании любого варианта из влагомеров серии FIZEPR-SW100.

    Если измеренное  сопротивление  окажется менее 100кОм, но больше 10кОм, то на таком материале   обычно  вполне работоспособны датчики FIZEPR-SW100.70 и  все варианты  зондовых датчиков серии FIZEPR-SW100, у которых зонд  выполнен в виде стержня, установленного в трубке из диэлектрика.

    Если сопротивление окажется менее 10кОм, то, возможно, что данный материал удастся контролировать влагомерами  FIZEPR-SW100.10.16  и FIZEPR-SW100.27.x. Необходимо провести испытания.

    При высокой электрической проводимости  материалы также можно  контролировать   СВЧ-влагомерами серии FIZEPR-MW,  опытные образцы которых  КБ «Физэлектронприбор»  в настоящее время испытывает.  Указанные влагомеры работают на частотах  диапазона  9…10ГГц.

    Особенность измерений на СВЧ:

    ионная проводимость жидкой среды на результаты измерения влияет уже сравнительно мало. Но необходимо отметить, что корректное измерение на СВЧ возможно только  жидких, пастообразных материалов или сыпучих материалов с размером фракций до нескольких миллиметров.

  • Приобрели Ваш прибор для измерения влажности цементного шлама. Образцы шлама были Вами проверены и построены графики. В процессе эксплуатации прибора были получены погрешности. Причём чем больше компонентов в смеси (до 3х максимум-известняк+сланцы+глина), тем больше погрешность. Градуировочные графики построены по 2 м опорным точкам. 1.Может ли создание дополнительных опорных точек увеличить точность измерений? 2.Можно ли в принципе улучшить точность если содержание каждого из 3х компонентов будет изменяться в значительных пределах,скажем от 10% до 50%?

    Дата публикации: 21.01.2018



    Работа нашего влагомера основана на измерении диэлектрической проницаемости среды. Измерение влажности основано на том, что вода, имеющая большую проницаемость (Er=80)  резко меняет суммарную проницаемость среды. Показания влагомера зависят не только от количества воды, но и от собственных свойств материала.

    Создание дополнительных точек, конечно, может повысить точность. Вывод об этом можно сделать имея статистику отклонений показаний влагомера  от лабораторных результатов.

    Однако, это никак не влияет на решение проблемы, которая вызвана переменным составом шлама.

    Если у Вас используются разные виды шламов, то нужно сделать калибровку под каждый вид шлама. И переключать их в зависимости от того какой шлам измеряется.

    _______________________________

    Здравствуйте !

    Пишет Вам главный технолог ПАО "Горнозаводскцемент" .

    Погрешность относительная прибор показывает 50% влаги при лабораторном определении в 42%.

    На заводе используют два основных вида шлама:

    Высокотитровый (известняковый шлам) представлен 88-96% известняка и 1-7% глины с влажностью 28-32 % смолотых до размера менее 200 микрон на 96%.

    При минимальном содержании глины измерения совпадают а при увеличении доли глины набегает погрешность до 2%.

    Большая погрешность набегает на низкотитровом (глинистом шламе) втором виде шлама. Данный вид шлама представлен:

    В летний период 30-50% известняка + 25-35%глины + 25-35% кристаллических глинисты сланцев  с влажностью шлама 38-45% , смолотого так же тонко

    как и первый вид шлама.

    В зимний период 3-10% известняка + 45-60%глины + 35-50% кристаллических глинисты сланцев  с влажностью шлама 40-47% при таких же помолах.

    Помимо вышеуказанных на той же мельнице, оборудованной Вашим влагомером, ведётся помол шлама сланцевого (30-50% известняка +50-70% кристаллических глинисты сланцев ) и шлама высокотитрового с добавлением до 10% железосодержащих добавок.

    Нам нужны методические указания по градуировке и подстройке графиков на каждый тип шлама для повышения точности измерения.

    Спасибо за внимание к нашим проблемам!

    ___________________________________

    Добрый день!



    Это очень удачно, что в итоге получается немного видов цементного шлама и, если я правильно понял, смена шламов происходит не часто - несколько раз в год.

    Калибровка представляет собой таблицу соответствия коэффициента замедления измеренного и влажности, полученной в лаборатории.

    Конечно, нужно обеспечить чтобы показания влагомера были считаны в тот момент, когда взята проба на лабораторный анализ.

    Для построения новой калибровочной характеристики нужно получить несколько таких точек при разных значениях влажности цементного шлама.

    Коэффициент замедления можно узнать с помощью программ SWPro или SW100, подключив ноутбук через цифровой интерфейс к электронному блоку влагомера.

    Если это неудобно, то можно просто вести статистику в виде таблиц, в которых указываются значения влажности по влагомеру, снятые в момент отбора пробы и лабораторные значения влажности. Пример такой таблицы приведён в приложении №36 руководства по эксплуатации.

    Такие таблицы следует составить по каждому виду шлама отдельно.

    На основе этих таблиц мы можем сделать новые калибровки для каждого шлама. И Вы сможете все их записать во влагомер.

    В последствии, нужно будет лишь переключать калибровки при смене шлама.

  • Здравствуйте. Я хотел узнать примерную стоимость Влагомера FIZEPR SW100.10.6 Спасибо.

    Дата публикации: 21.01.2018

    Уважаемый Денис Анатольевич! Цена влагомера FIZEPR-SW100.10.6 составляет 130 272руб., в т.ч. НДС.  Прайс Вы можете скачать здесь: http://fizepr.ru/sites/default/files/soft/prays_11.2017.pdf

    Руководство по эксплуатации - здесь: http://fizepr.ru/sites/default/files/soft/re__red._2.23.pdf

    Вариант FIZEPR-SW100.10.6  - в наличии,  на складе. Сообщите, для какого материала Вам нужен влагомер,  желательно  заполнить ОЛ: http://fizepr.ru/vlagomer-peska/list

  • стоимость датчиков и время доставки

    Дата публикации: 21.01.2018

    Уважаемый Владимир!

    Все цены  есть в прайсе: http://fizepr.ru/sites/default/files/soft/prays_11.2017.pdf

    Руководство по эксплуатации скачать можно здесь: http://fizepr.ru/sites/default/files/soft/re__red._2.23.pdf

    Укажите, какой датчик Вам подходит, тогда мы сможем сообщить срок поставки.

    Вариант FIZEPR-SW100.10.6 - в наличии, на складе. Варианты FIZEPR-SW100.10.4 и 10.41 - срок поставки до 2-х недель. Мы можем помочь с выбором датчика, но желательно заполнить ОЛ: http://fizepr.ru/vlagomer-peska/list

  • Подходит ли данный влагомер для измерении влажности сухофруктов? Предложите пожалуйста вариант.

    Дата публикации: 10.07.2017

    Влагомеры серии FIZEPR-SW100 могут применяться для измерения влажности продуктов сельского хозяйства, в том числе для контроля  сухофруктов.

    Укажите, пожалуйста, где Вы планируете применять прибор: в бункере, в потоке на ленте транспортера, в гуртах, мешках или планируете  производить экспресс-контроль в лаборатории ?
