Микроволновый сигнализатор уровня СИУР-03В

    Микроволновые сигнализаторы  СИУР-03В  предназначены для контроля предельного уровня заполнения бункеров сыпучими материалами. Сигнализаторы также применяют в качестве микроволновых датчиков заштыбовки перегрузочных течек и других трубопроводов, предназначенных для перемещения сыпучих материалов.

    Для использования микроволновых сигнализаторов СИУР-03В в качестве датчиков заштыбовки применяется вариант исполнения сигнализатора со встроенным приемником отраженного СВЧ-сигнала. По этому сигналу в микроволновых датчиках СИУР-03В производится контроль движения материала по трубопроводу, что позволяет своевременно еще на ранней стадии заштыбовки определить момент, когда сыпучий материал образует пробку, которая препятствует дальнейшему перемещению материала.

     В  КБ «Физэлектронприбор» первые образцы микроволновых  сигнализаторов (микроволновых барьеров)  СИУР-03В   были изготовлены еще в 1997 году по заказу ОАО «Фосфор» (г. Тольятти)  для установки  на печах обжига шихты  взамен радиоизотопных датчиков.

    Микроволновые датчики СИУР-03В отличаются высокой надежностью, в них нет элементов, подверженных износу и тем самым ограничивающих срок службы. Устанавливаются микроволновые сигнализаторы СИУР-03В  таким образом, что внутрь резервуара никакие элементы микроволнового датчика не заходят, это позволяет их использовать на материалах с  крупными фракциями (руда, щебень  и т.п.).

    По сравнению с применяемыми ротационными и вибрационными датчиками микроволновые сигнализаторы не чувствительны к налипанию материала, не подвержены его абразивному воздействию и совершенно не нуждаются в  обслуживании. Микроволновый сигнал (СВЧ-сигнал) свободно проходит через сыплющийся поток  материала, что позволяет использовать микроволновые датчики СИУР-03В  при любой запыленности среды, в том числе и в момент загрузки сыпучего материала.

    Еще одно преимущество микроволновых датчиков СИУР-03В – работоспособность при  экстремальных условиях эксплуатации. На распространение микроволнового зондирующего сигнала (СВЧ-сигнала) не оказывают влияния ни температура среды, ни наличие в воздухе пыли (даже при большой коцентрации пыли). Для использемого в сигнализаторе СИУР-03В диапазона длин волн (3см) даже дождь не оказывает существенного влияния на распростиранение зондирующего сигнала. Сигнализаторы нашли широкое применение в котельных на древесных отходах   для контроля и автоматического регулирования уровня горящего топлива, в установках сухого тушения кокса (УСТК).

   Сигнализаторы  СИУР-03В надежны, не чувствительны к радионаводкам и сетевым помехам,  не нуждаются в обслуживании, а по сравнению с радиоизотопными датчиками  отличаются  полной безопасностью для персонала.

  Для зондирования через толстые  бетонные и кирпичные стены высокотемпературных печей и котлов налажен выпуск микроволновых датчиков с экстремально высокой чувствительностью, соответстующей работе на расстояния до 800м. Перечень и цены выпускаемых микроволновых датчиков приведены в каталоге-прайсе.

   Преимущество микроволновых датчиков перед сигнализаторами уровня других типов особенно заметно в случае их применения в силосах с цементом. Налипший на стенки силоса и на поверхность датчика слой цемента толщиной в 15см не влияет на работоспособность системы контроля уровня. Для того, чтобы микроволновый датчик зафиксировал наличие цемента, толщина слоя  материала на контролируемом уровне должна составлять не менее 40 - 50см.

Допустимое избыточное давление для датчиков  СИУР-03В    –  до 10bar.

Гарантийный срок для всех датчиков СИУР-03В2   –   24 месяца.

Микроволновые сигнализаторы СИУР-03В используются на множестве предприятиий  России  и в ряде стран мира, в том числе регулярно приобретают сигнализаторы СИУР предприятия коксо-химической промышленности Китая (см. здесь:  https://fizepr.ru/news/siur-03v25m-na-vystavke-v-kitae )

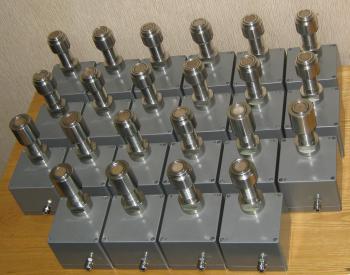

На фотографии показана партия микроволновых сигнализаторов СИУР-03В2.4, подготовленных к отправке заказчику.







Принцип работы МИКРОВОЛНОВОГО сигнализатора УРОВНЯ

Микроволновый сигнализатор уровня состоит из приемного и передающего модулей, которые устанавливаются на противоположных стенках резервуара на контролируемом уровне. Излучение и прием радиоволн антеннами производится через отверстия в стенках резервуара. Передатчик ПД через подключенную к нему антенну излучает внутрь резервуара радиоволны, которые через вторую антенну поступают в приемник ПМ, где преобразуются в информационный сигнал.

Здесь следует отметить, что для работы микроволновых датчиков серии СИУЗ-03В2.5М с экстремально высокой чувствительностью отверстия в бетонных и кирпичных стенах выполнять не нужно.

Критерием наличия или отсутствия сыпучего материала на контролируемом уровне в резервуаре является степень поглощения излучаемого радиосигнала на пути от передающей до приемной антенн. При этом имеется в виду, что при передаче через сыпучий материал мощность радиосигнала ослабляется не менее чем в 3…5 раза по сравнению с прохождением в свободном пространстве. Экспериментально установлено, что радиосигнал при прохождении через слой цемента, руды, щебня, песка, угля толщиной 30 - 50см и более, ослабляется не менее чем в 10 раз. Подробное описание принципа работы сигнализатора приведено в патенте RU2631519.

Варианты исполнения МИКРОВОЛНОВЫХ СИГНАЛИЗАТОРОВ

Тип сигнализатора	Обозначение	Особенности конструкции
СИУР-03В2.4	ВИГТ.407629.024	Микроволновый сигнализатор уровня состоит из двух блоков ПД и ПМ, устанавливаемых на стенках бункера. Крепление блоков производится  к антеннам (излучателям) с трубной цилиндрической  резьбой  1ʺ (G1). Излучатели выполнены длиной  120мм из стали 12Х18Н10Т. Корпуса блоков герметичные, IP65. Подводка кабелей к блокам производится  через кабельные гермовводы PG9 (под кабель с внешним диаметром 4 - 8мм).
СИУР-03В2.5	ВИГТ.407629.025А	Микроволновый сигнализатор уровня состоит из двух блоков ПД и ПМ, устанавливаемых на стенках бункера. Крепление блоков производится  к излучателям с резьбой G1 или с помощью отверстий в корпусах блоков. Излучатели  выполнены длиной  120мм  из стали 12Х18Н10Т. Корпуса блоков  герметичные, IP66. Подводка кабелей к блокам производится через кабельные гермовводы КОВ1М  (под бронированный кабель с внешним диаметром 9 -17мм).
СИУР-03В2.5M	ВИГТ.407629.025	Микроволновый сигнализатор уровня состоит из двух блоков ПД и ПМ, устанавливаемых на стенках бункера, и дополнительного блока синхронизации БС. Крепление блоков ПД и ПМ производится  к излучателям с резьбой G1 или с помощью отверстий в корпусах блоков. Излучатели  выполнены длиной  120мм  из стали 12Х18Н10Т. Корпуса блоков  герметичные, IP66. Подводка кабелей к блокам производится через кабельные гермовводы КОВ1М  (под бронированный кабель с внешним диаметром 9 -17мм). Сигнализатор отличается повышенной чувствительностью (90дБ). В комплект поставки входят кабели для соединения блоков ПД и ПМ с блоком БС.
СИУР-03В2.6	ВИГТ.407629.026	Микроволновый сигнализатор уровня состоит из двух блоков ПД и ПМ, устанавливаемых на стенках бункера. Крепление блоков производится  к излучателям с  помощью цанговых  зажимов  или с помощью отверстий в корпусах блоков. Корпуса блоков герметичные, IP66. Излучатели длиной  200…300мм, диаметром  Ø34 мм, выполнены из стали 12Х18Н10Т. Подводка кабелей к блокам производится через кабельные гермовводы КОВ1М  (под бронированный кабель с внешним диаметром 9 -17мм).
СИУР-03В2.8	ВИГТ.407629.028	Микроволновый датчик потока предназначен для контроля забивки (заштыбовки) перегрузочных течек (сигнализатор контролирует движение материала). Микроволновый датчик потока содержит блок ПДР - передатчик, совмещенный с приемником отраженного сигнала. Блок устанавливают на стенке бункера. Крепление блока производится к антенне (излучателю) с трубной цилиндрической резьбой 1ʺ (G1). Излучатель выполнен длиной 120мм из стали 12Х18Н10Т. Подводка кабеля к блоку производится через кабельный гермоввод ВК-М16-8-MP12 (под кабель с внешним диаметром 4 - 8мм). В комплект поставки может быть включен блок ПМР, обеспечивающий прием микроволнового зондирующего сигнала, прошедшего через контролируемую область. В этом случае микроволновый сигнализатор кроме контроля движения материала будет одновременно контролировать уровень заполнения (аналогично работе СИУР-03В2.4), что повышает достоверность фиксации момента заштыбовки.



Варианты установки МИКРОВОЛНОВЫХ ДАТЧИКОВ уровня

В зависимости от объекта установки и технологических особенностей производства существует несколко вариантов установки микроволновых датчиков уровня. Микроволновый датчик может быть установлен как на стенках бункера, так и на его верхней  стенке. В последнем случае для передачи зондирующего сигнала на контролируемый уровень следует использовать стальные трубы с внутренним диаметром не менее 26мм. Необходимо отметить, что длина труб и качество обработки их поверхности не важны.
