Универсальный влагомер FIZEPR-SW100.11

Универсальные влагомеры серии FIZEPR-SW100.11.х  предназначены для измерения влажности жидких, сыпучих и пастообразных материалов. По принципу измерения анализаторы влажности FIZEPR-SW100.11 относятся к микроволновым  диэлькометрам, но имеют отличительную особенность: в этих приборах реализован прямой метод измерения диэлектрической проницаемости, не требующий предварительной градуировки. Влагомеры FIZEPR-SW100 сертифицированы, их применение подтверждено метрологическим свидетельством RU.C.31.001A №56698 Государственного реестра средств измерений РФ  и сертификатом №12284 реестра ГСИ  Казахстана. Общий каталог (прайс) на влагомеры для сыпучих и пастообразных материалов приведен здесь: Каталог

Различные варианты конструкций датчика позволяют использовать влагомеры FIZEPR-SW100.11.х   для контроля различных материалов. Диапазон измерения влажности - от 0 до 100% - обеспечивает широкую область применения прибора:

• производство строительных материалов (сушка песка, производство бетона, кирпича, керамических изделий);
• нефтехимическая промышленность (измерение влажности каучука, содержания воды в нефти, масле, мазуте, контроль состава эмульсий);
• сельское хозяйство (измерение влажности зерна, а также контроль влажности почвы, торфа).

Как и все влагомеры  FIZEPR-SW100 измерители влажности  серии FIZEPR-SW100.11.x  состоят из электронного блока и датчика, выполненного из нержавеющей стали 12Х18Н10Т.

Особенность датчика универсального влагомера:  зонд  содержит два параллельных штыря из коррозионностокой стали.   Корпус - цилиндрический и снабжен крепежной муфтой с дюймовой резьбой G1". Благодаря такой конструкции датчик может быть применен  для измерения влажности почвы, для контроля сыпучих материалов в гуртах, в мешках, а также для измерения жидких и пастообразных материалов.

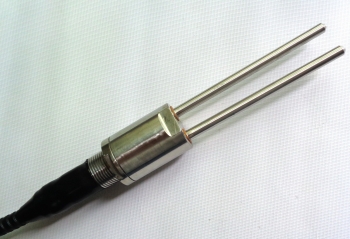

Датчик универсального влагомера FIZEPR-SW100.11.41

Но основное применение датчиков серии FIZEPR-SW100.11 - измерения в бункерах и резервуарах. Конструкция датчика позволяет  закреплять его на стальной трубе. Возможные варианты крепления датчика в бункерах и резервуарах показаны на схемах ниже.

FIZEPR-SW100.11     FIZEPR-SW100.11

Предусмотрено несколько вариантов крепления датчика влагомера в бункере, показанных на следующем рисунке:

Крепление датчика FIZEPR-SW100.11.41 в силосе с зерном

В зависимости от предполагаемого применения у датчиков FIZEPR-SW100.11 зонд  может содержать насадки, соединяющую штыри зонда на его конце, или заостренные наконечники, позволяющие заглублять зонд в плотный материал (например, в почву).

Датчики FIZEPR-SW100.11.4 со сменными наконечниками

 Применение в конструкции влагомера нержавеющей стали и современных диэлектрических материалов обеспечивает коррозионную стойкость и возможность применения зонда анализаторов влажности FIZEPR-SW100.11.х  в жестких условиях эксплуатации при температурах до 180°С, например, в варочных котлах в производстве сиропа, мясокостной муки.

Универсальные влагомеры  также могут  применяться для измерения влажности материалов на лентах конвейера. Датчик FIZEPR-SW100.11.x  устанавливается  над лентой конвейерера таким образом, чтобы штыры датчика располагались вдоль потока материала. Это исключает налипания материала,  а благодаря небольшим поперечным размерам  датчика  его зонд  оказывается полностью погружен в материал даже при низкой загрузке конвейера,  что обуславливает  надежное и точное измерение влажности.

Для измерения жидких и пастообразных материалов, отличающихся высокой проводимостью, может быть  применен   влагомер варианта FIZEPR-SW100.11.6. Датчик  этого влагомера  содержит зонд, выполненный в виде двух параллельных стержней.

Датчик может крепиться к трубе с помощью муфты с трубной цилиндрической резьбой G1.

FIZEPR-SW100.11.6

Влагомер такой конструкции удобен для контроля материалов в резервурах, в лотках, в частности, для измерения осадка сточных вод.
