Влагомеры для бетоносмесителей и конвейера серии FIZEPR-SW100.17.х

    Главная особенность микроволновых влагомеров серии FIZEPR-SW100.17.x - сенсор датчика не имеет выступающих элементов, поэтому указанные влагомеры незаменимы для измерений в бетоносмесителях.   Также влагомеры FIZEPR-SW100.17.x часто используют для измерений материалов на  ленточном конвейере, цепном конвейере и в шнековом транспортере.

    Видеоролики, показывающие применение влагомеров в промышленности, смотрите здесь: YouTube. Общий каталог влагомеров для сыпучих и пастообразных материалов, включая влагомеры для бетоносмесителей, приведен здесь: Каталог

    Датчики для бетоносмесителей выпускаются в двух основных вариантах, различающихся исполнением измерительной головки.

    В датчиках первого варианта исполнения (это модификации FIZEPR-SW100.17.1;  -17.2; -17.8;  -17.85) измерительная головка выполнена из особо твердого сплава, стойкого к абразивному износу и к тому же стойкого к коррозии. Несомненное преимущество этого варианта - устойчивость к механическим ударам, которые бывает сложно исключить при механической очистке смесителей от застывшего бетона. Измерительная головка таких датчиков выполнена сменной и легко заменяется при истирании.

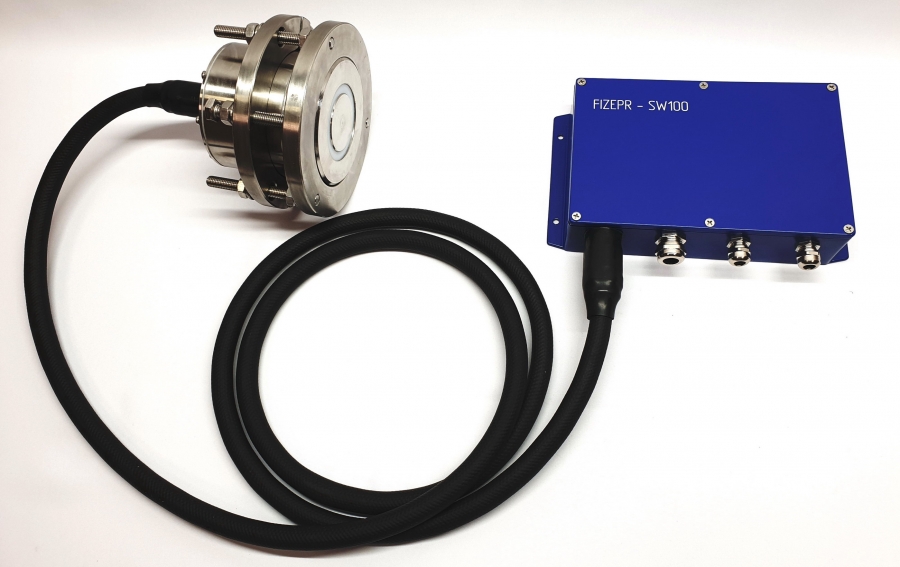

Влагомер FIZEPR-SW100.17.8 со сменной головкой   Влагомер FIZEPR-SW100.17.85 для двухвальных смесителей

    В этой группе следует выделить влагомеры модификации FIZEPR-SW100.17.85, которые предназначены для применения в двухвальных смесителях. Поверхность измерительной головки этих датчиков выполнена сругленной по радиусу, причем радиус скругления  соответствует радиусу поверхности брони смесителя (указывается заказчиком при заказе влагомера).

    Применение твердого сплава обеспечивает работу датчиков  модификации 17.8x  не менее 1 года при средней загрузке смесителя, но во многих случах необходимость смены головки датчиков  из-за истирания возникает значительно реже, например, раз в 4 года. Замена сменной головки прозводится на месте эксплуатации, выполняется оперативно и не вызывает проблем. Цены на сменные головки невелики и приведены  здесь: Каталог

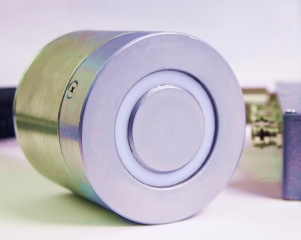

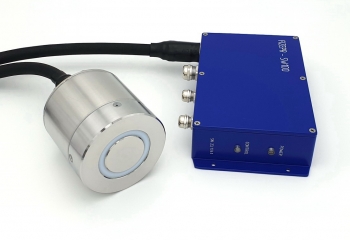

    В датчиках второго варианта исполнения (это модификации FIZEPR- SW100.17.12;  -17.15)  измерительная  головка  защищена диском из керамики, стойкой к истиранию.  Диски выполняются либо из корундовой керамики, либо из нитрида кремния.

   Керамика в отличие  от закаленной  стали все же меньше подвержена абразивному износу. Стойкость к истиранию у корунда и нитрида кремния примерно одинаковые, но нитрид кремния более стоек к ударам. Керамические диски при поломке легко заменяются, подробная инструкция по замене керамического диска приведена в РЭ.

    ОБРАБОТКА И Отображение результатов измерений

    Влагомеры  FIZEPR-SW100.17.x  содержат микропроцессор, выполняющий математическую обработку сигналов датчика. Современные алгоритмы цифровой фильтрации повышают надежность измерений, устраняют помеховые сигналы, вызванные прохождением вблизи поверхности датчика лопаток бетоносмесителя. Это хорошо видно на приведенном ниже графике цикла приготовления бетона.

Запись на регистраторе цикла приготовления бетона

    Измерения выполняются с периодом  0,2сек. Для передачи  результатов измерений влагомер снабжен двумя  выходными каналами связи: цифровым (RS-485  MODBUS RTU) и аналоговым (4-20мА). Такое решение позволяет включать влагомеры в системы автоматического управления БСУ.

    Для контроля процесса приготовления бетона рекомендуется информацию выводить на графический регистратор или компьютер, при этом оператор может отслеживать процесс в динамике, что позволяет сократить цикл приготовления бетона и повысить его качество.

ОСОБЕННОСТИ КОНСТРУКЦИи ВЛАГОМЕРОВ

   Все влагомеры серии  FIZEPR-SW100.17.x снабжены идентичными электронными блоками, причем в датчиках электроника практически отсутствует, датчики функционально служат только для для излучения и приема микроволнового сигнала. Такое решение, при котором электронная начинка влагомера вынесена в отдельный электронный блок, обеспечило удобство обслуживания и повысило надежность влагомеров.

  Кроме излучателя микроволн в корпусе датчиков влагомеров  FIZEPR-SW100.17.x  установлены  терморезисторы, позволяющие контролировать температуру  измеряемого материала. Значение температуры  материала учитывается при определении его влажности.

   Конструкция влагомеров  FIZEPR-SW100, способ  измерения и математические методы обработки  результатов измерений защищены  15 патентами, как отечественными, так и других государств. С описаниями изобретений можно ознакомиться здесь: https://fizepr.ru/patenty

   Все датчики  серии FIZEPR-SW100.17.x снабжаются т.н. арматурой крепления, содержащей хомут (два зажимных полукольца) и кольцо-основание, которое приваривается снаружи к стенке смесителя. Арматура крепления датчика позволяет легко регулировать глубину введения сенсора  внутрь смесителя (поверхность сенсора должна быть вровень с броней или выступать за ее пределы не более, чем на 1мм).

    Датчик FIZEPR-SW100.17.8 в смесителе

       Датчики  влагомеров  серии  FIZEPR-SW100.17.х  можно разбить на три группы, раличающиеся по диаметру корпуса:

• у датчиков  FIZEPR-SW100.17.8, FIZEPR-SW100.17.85  и  FIZEPR-SW100.17.12  диаметр корпуса составляет 108мм;
• у датчиков  FIZEPR-SW100.17.1 и  FIZEPR-SW100.17.2  диаметр корпуса составляет  80мм;
• у датчиков FIZEPR-SW100.17.15 и FIZEPR-SW100.17.16  диаметр корпуса составляет 75мм.

Влагомеры FIZEPR-SW100.17.8 (Ø108мм) и FIZEPR-SW100.17.1 (Ø 80мм) с комплектом крепежа

   Датчики варианта FIZEPR-SW100.17.15 выполнены герметичными (рассчитаны на работу при избыточном давлении не менее  6 кГс/см² ), рабочая температура датчиков - не менее  145°C.  Эти датчики применяются в варочных котлах. К корпусу датчика приварена «юбочка» диаметром 126мм, которая позволяет  обеспечить герметизацию крепления датчика на варочном котле. Сенсорная головка датчика закрыта диском из корундовой керамики, стойкой к истиранию.

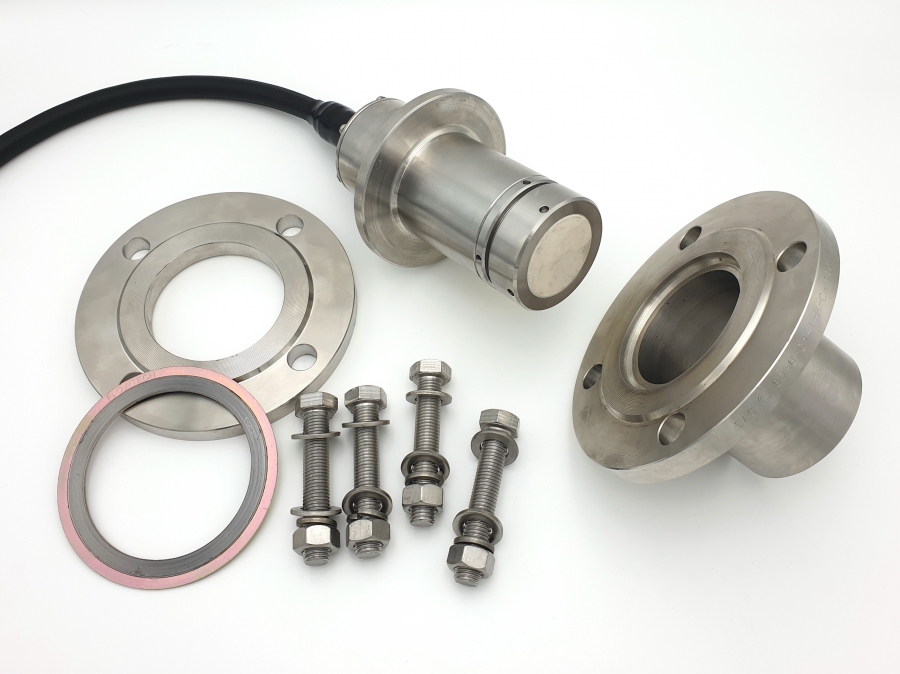

  Датчик FIZEPR-SW100.17.15 с комплектом крепления для установки в варочный котел

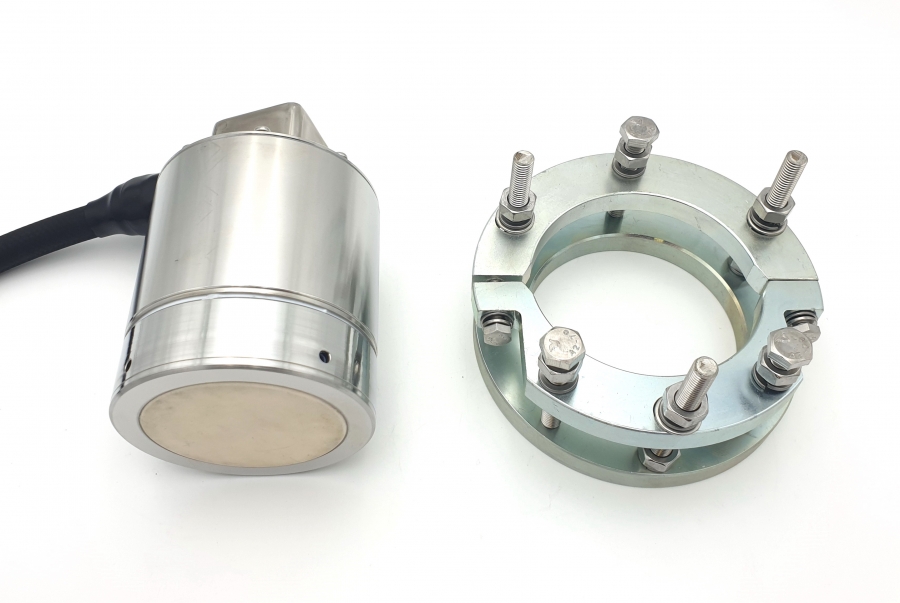

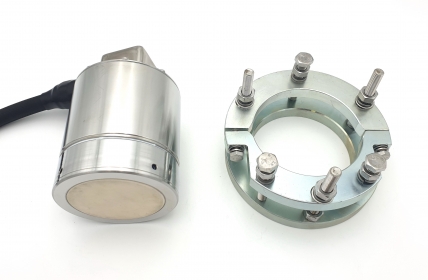

    На основе датчика FIZEPR-SW100.17.15 подготовлена к выпуску  новая модификация влагомеров, это микроволновый влагомер FIZEPR-SW100.17.16. Данный влагомер в своей основе повторяет конструкцию влагомера FIZEPR-SW100.17.15, но предназначен для использования в бетоносмесителях. В датчике нового влагомера нет "юбочки", а для крепления датчика на смесителе в комплект поставки  включены фиксирующие кольца, аналогичные тем, что применяются в датчиках FIZEPR-SW100.17.12.  В этой модификации так же применяется сменный керамический диск. Влагомер FIZEPR-SW100.17.16 предназначен для замены влагомеров западного производства, у которых диаметр корпуса равен 75мм.

    Влагомеры серии FIZEPR-SW100.17.х  выпускаются как в общепромышленном исполнении, так и во взрывозащищенном.

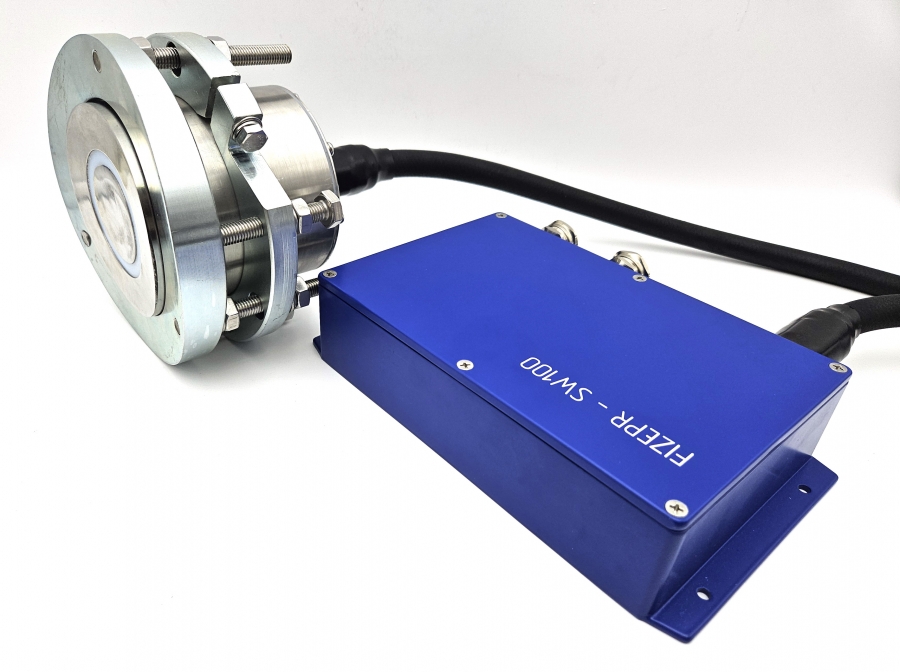

Влагомер FIZEPR-SW100.17.8 взрывозащищенного исполнения

Область применения взрывозащищенных влагомеров –  взрывоопасные зоны классов 20, 21 и 22 по ГОСТ IEC 60079-10-2-2011, содержащие взрывоопасную пыль подгрупп IIIA, IIIB и IIIC, а также подземные выработки угольных шахт и рудников, в том числе опасных по газу (метану) и (или) угольной пыли.

    Электронный блок влагомера  взрывозащищённого  исполнения имеет маркировки  Ex tb [ia Da] IIIC T100ºC Db и PB Ex d [ia Ma] I Mb, датчик - Ex ia IIIC T100ºC Da и РО Ex ia I Ma.

    Датчик  относится к особо взрывобезопасному электрооборудованию и может устанавливаться  во взрывоопасных  зонах  любой категории.



Другие области применения ВЛАГОМЕРОВ FIZEPR-SW100.17.x

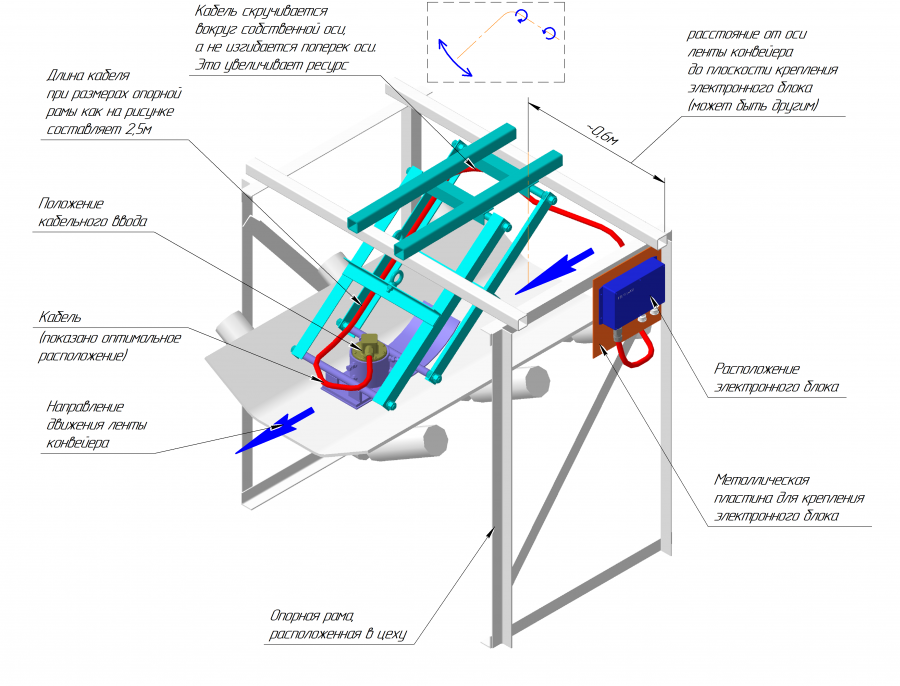

    Влагомеры серии FIZEPR-SW100.17.х  применяются в т.ч. и на ленточных конвейерах, при этом датчик крепится на специальной лыже так, как показано на фотографиях.

Датчик FIZEPR-SW100.17.12 закреплен на лыже   Датчик FIZEPR-SW100.17.12 на ленте конвейера

   Для контроля влажности "земли"  в литейном производстве применяются влагомеры FIZEPR-SW100.17.2, у которых  поверхность зонда выполнена с радиусом кривизны 50мм, что позволяет встраивать датчик в пробоотборные системы на основе трубы диаметром 100мм.

Датчик FIZEPR-SW100.17.2 в трубе диаметром 100мм   Датчик анализатора FIZEPR-SW100.17.2 в пробоотборной системе

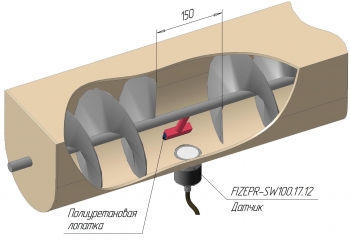

   Пример установки датчика серии 17 в шнековом транспортере показан  на рисунке ниже.





Вблизи места установки датчика (на участке шириной около 15см)   лопасть шнека  срезают и вместо нее приваривают к валу шнека лопатку. На конце лопатки закреплена пластина из полиуретана, которая обеспечивает очистку поверхности датчика.

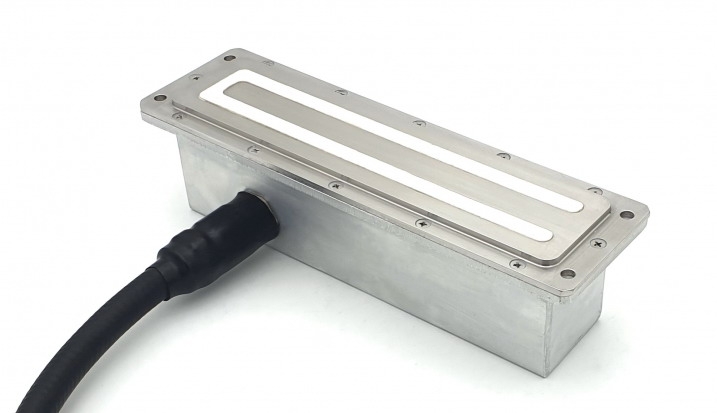

Влагомер  модификации FIZEPR-SW100.17.4 предназначен для измерения в шнеке сыпучих материалов (древесно-стружечные отходы, опилки).

Плоская часть датчика FIZEPR-SW100.17.4 (сенсорная поверхность), соприкасающаяся с контролируемым материалом, изготовлена из нержавеющей стали 12Х18Н10Т, а в качестве диэлектрика применен упроченный фторопласт.

Датчик устанавливается снаружи на стенке шнека, для этого в стенке шнека необходимо сделать прямоугольный вырез 251 х 61 мм. Датчик устанавливается в этот вырез выступающей сенсорной поверхностью и закрепляется на стенке шнека с помощью четырех винтов М6.
