Влагомеры нефти и других жидких материалов FIZEPR-SW100.2Х, FIZEPR-SW100.12

Анализаторы влажности (влагомеры) FIZEPR-SW100.2Х,  FIZEPR-SW100.12 предназначены для измерения влажности жидких материалов, таких как сырая и товарная нефть, газовый конденсат, мазут,  спирт, различные эмульсии, масла и т.п. Реализованный в анализаторах метод измерения основывается на высокоточном определении диэлектрической проницаемости контролируемой среды. Это позволяет использовать данные влагомеры не только для измерения доли воды, но и для контроля состава химических растворов, содержащих компоненты с разными значениями диэлектрической проницаемости. В частности, подтверждена эффективность применения данных анализаторов для контроля в потоке концентрации гидропероксидов кумола и этилбензола в производствах  фенола и стирола.   Данные измерители также могут быть применены в теплоэнергетике для контроля состава пароводяных смесей, измерения степени сухости пара.

Измерители влажности внесены в Государственные реестры средств измерений:   в России - свидетельства ОС.С.31.006.А №74665 и RU.C.31.001A №56698,  в Казахстане - сертификаты №12284 от 27.10.2015 и №587 от 03.03.2021.

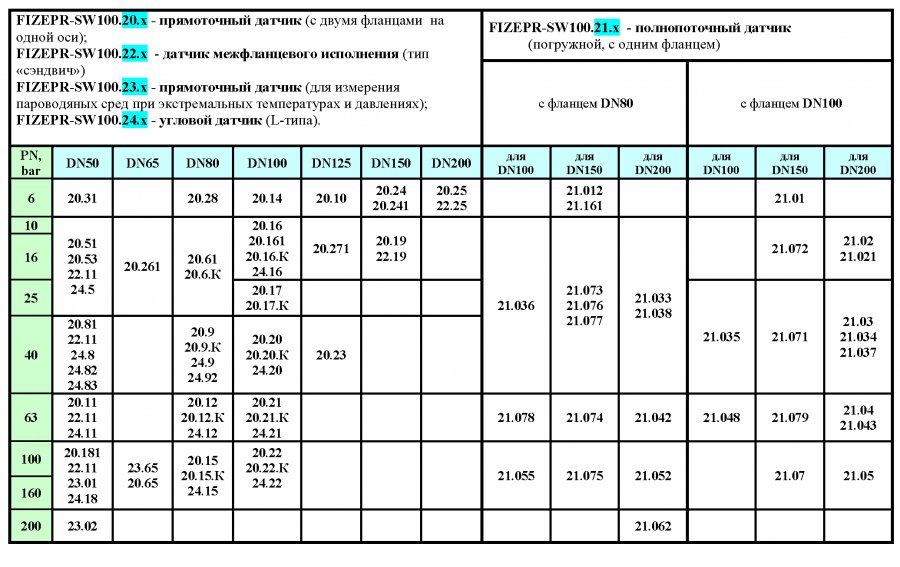

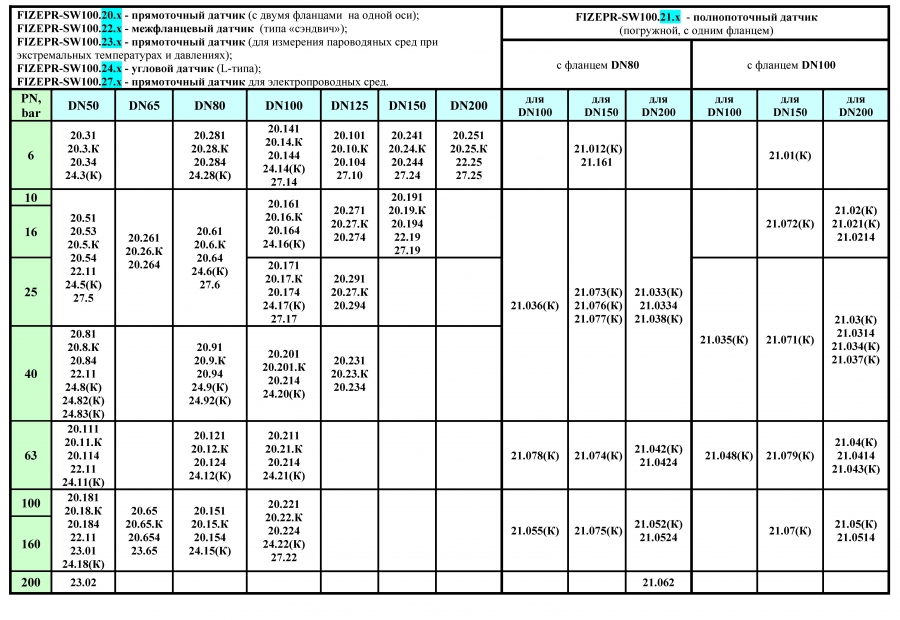

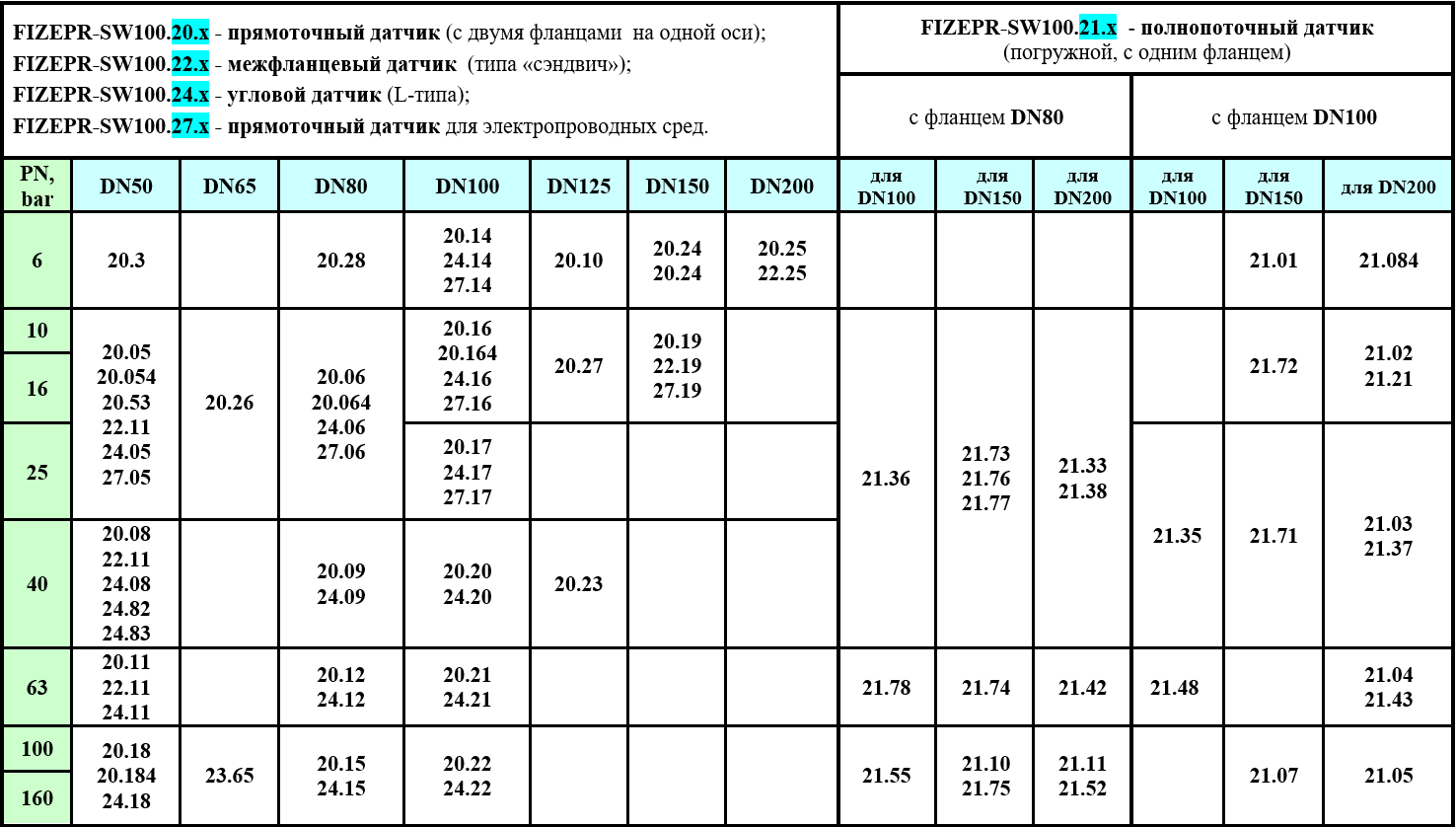

Поточные влагомеры серии FIZEPR-SW100.2X  в зависимости от условного прохода и давления выпускаются в следующих вариантах исполнения:

Датчики поточных влагомеров FIZEPR-SW100.2x.x

Влагомеры сертифицированы для применения во взрывоопасных зонах. Электронные блоки выполнены во взрывозащищенном корпусе 1ExdIIBT5  IP66 и имеют маркировку взрывозащиты 1Exd[iaGa]IIBT5Gb. Маркировка взрывозащиты датчиков  - 0ExiaIIBT5Ga. Электронный блок  может устанавливаться  в зоне взрывоопасности категории 1,  а датчик – в зоне категории 0, в которой  взрывоопасная газовая смесь присутствует постоянно или в течение длительных периодов времени.

ПОТОЧНЫЙ ВЛАГОМЕР ЖИДКИХ МАТЕРИАЛОВ ВАРИАНТА FIZEPR-SW100.20

Влагомер состоит из электронного блока и датчика. Датчик влагомера варианта FIZEPR-SW100.20.x  выполнен в виде секции трубы с фланцами, материал – сталь 12Х18Н10Т. Внутри трубы установлен зонд - пруток П-образной формы, выполненный из нержавеющей стали той же марки.

Зонд прибора контроля влажности снабжен термопарой, обеспечивающей контроль температуры измеряемой среды.

Длина секции трубы с плоскими фланцами – 400мм, с воротниковыми фланцами длина датчика увеличивается до 500...550мм. Влагомеры серии FIZEPR-SW100.20.х выпускаются в виде ряда модификаций с условным проходом: DN50, DN65, DN80, DN100, DN125, DN150 и DN200 на рабочие давления до 20МПа. На фотографии ниже показаны модификации поточных влагомеров серии FIZEPR-SW100.20.х.

20.17.K (DN100, PN25) ⠀ ⠀ ⠀ ⠀ ⠀ 20.22.K (DN100, PN160) ⠀ ⠀ ⠀ ⠀ ⠀ 20.51 (DN50, PN25)

Датчики влагомеров жидких материалов имеют ряд преимуществ:

• не подвержены засорению благодаря практически свободному проходу;
• отличаются устойчивостью к действию абразивных материалов, стойкостью к механическим воздействиям, ударам;
• обладают высокой коррозионной стойкостью, обусловленной применением нержавеющей стали.

  FIZEPR-SW100.20.142  FIZEPR-SW100.20.51  FIZEPR-SW100.20.17.К  FIZEPR-SW100.20.261

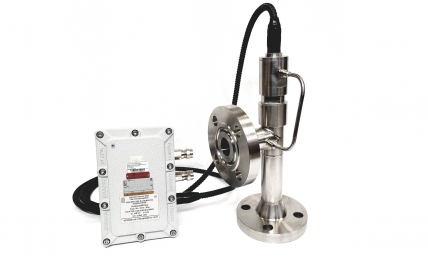

Прибор контроля влажности может комплектоваться электронным блоком как общепромышленного исполнения, так и выполненным во взрывозащищенном сертифицированном корпусе 1ExdIIBT5, IP66.

Поточные влагомеры  эксплуатируются в узлах учета сырой нефти, газового конденсата, мазута, подсолнечного масла.  Устанавливаются в котельных, в системах дозирования воды и диспергирования водомазутной эмульсии. Для управления клапанами, регулирующими подачу воды, в состав поставки может быть включен шкаф управления.

   FIZEPR-SW100.24.181 (DN50, PN100)  FIZEPR-SW100.24.12 (DN80, PN63)   FIZEPR-SW100.24.82 (DN50, PN40)

ВлагомерЫ жидких материалов FIZEPR-SW100.12 и FIZEPR-SW100.21.X

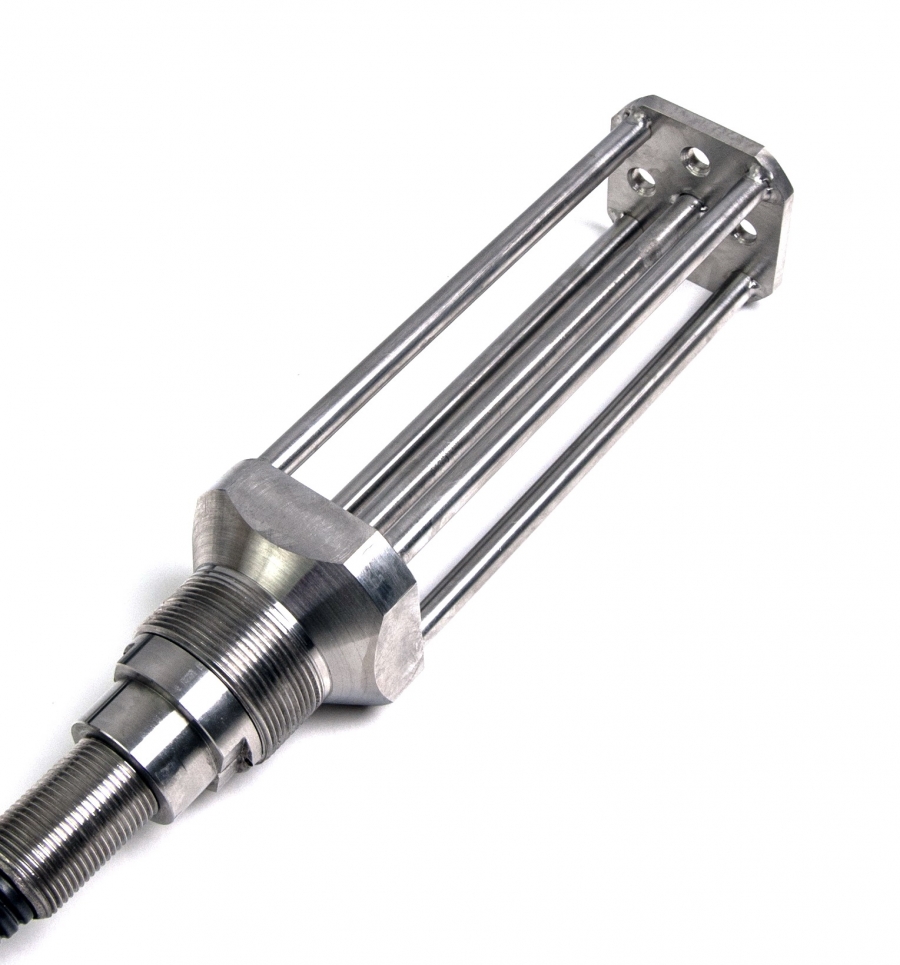

Влагомеры  FIZEPR-SW100.12  и  FIZEPR-SW100.21.X предназначены для контроля в резервуарах и трубопроводах   нефти, мазута, шлама  в производстве цемента, водоугольного топлива (ВУТ) и т.п. Датчики содержат зонд, выполненный из набора пяти штырей – центрального и четырех экранных штырей, размещенных вокруг центрального.  Корпус зонда и штыри   изготовлены из нерж. стали 12Х18Н10Т.  Диаметр штырей – 12мм, зазор между центральным и экранными штырями – 25мм.  Благодаря такой конструкции датчики  устойчивы к действию агрессивных сред и не подвержены  засорению.

FIZEPR SW100.21.036.K  FIZEPR-SW100.12  FIZEPR-SW100.21.033.K

Отличаются варианты только способом установки и крепления.

У влагомера FIZEPR-SW100.12 верхняя часть датчика выполнена в виде муфты с внутренней трубной резьбой 1" по ГОСТ 6357-81, что позволяет закреплять датчик на трубе  диаметром 33мм.  Кабель, соединяющий датчик с электронным блоком,  пропускается сквозь указанную трубу, присоединяемую герметично. Такое крепление датчика  позволяет устанавливать влагомер на резервуарах, регулировать глубину его погружения в резервуар,   контролировать влажность  на разных уровнях.

FIZEPR-SW100.21.077.K  FIZEPR-SW100.21.033-01  FIZEPR-SW100.21.051.K



Конструкция    влагомеров FIZEPR-SW100.21.Х обеспечивает измерения в потоке - в трубопроводах диаметром от 100мм (DN100) и выше. Датчики указанных влагомеров выпускаются в двух вариантах: с фланцами DN100  и DN80. Диапазон рабочих давлений - до 20 МПа. Для установки датчика к трубопроводу должен быть приварен патрубок с соответствующим типом фланца.

ДИАПАЗОН ТЕМПЕРАТУР ИЗМЕРЯЕМОЙ СРЕДЫ

Измеритель сухости пара при t=215°С и P=2,1МПА   Измеритель сухости пара FIZEPR-SW100.23.32 (DN32) для t=180°C   Измеритель сухости пара FIZEPR-SW100.23.01 для 320°С, 12МПа

Применение нержавеющей стали и специальных диэлектрических прокладок обеспечивает коррозионную стойкость и допускает возможность использования анализатора влагосодержания в трубопроводах с жидкостями, имеющими температуру до 145°С. По специальному заказу датчик может быть изготовлен для эксплуатации при температурах до 320°С, например, для контроля параметров пароводяных смесей, измерения степени сухости пара. В таком датчике измерительная ячейка, содержащая полупроводниковые элементы, выполняется в отдельном корпусе, который размещается на удалении от корпуса датчика.

При использовании керамики и высокотемпературных сплавов диапазон температур измеряемый среды можно расширить до 800...1000°С. При этом точность измерения диэлектрической проницаемости среды останется практически  такой же, как и у влагомеров FIZEPR-SW100 общепромышленного исполнения на температуры до 145°С.

Интеграция в системы АСУТП

Влагомер жидких материалов содержит электронный блок с двумя интерфейсами RS485 MODBUS RTU и 4-20мА, что позволяет без дополнительных затрат включать прибор контроля влажности  в состав автоматических систем управления. По желанию заказчика в комплект  поставки влагомера может быть введен шкаф КИП с устройством управления, обеспечивающим регулировку технологического процесса, например, дозирование  воды при приготовлении водомазутной эмульсии в котельных на мазуте.

ГАРАНТИИ ПРОИЗВОДИТЕЛЯ

Гарантийный срок на анализаторы влажности производства КБ "Физэлектронприбор"  составляет 24 месяца. Для обеспечения длительной безотказной работы влагомеров все 100% выпускаемых приборов проходят испытания в климатических камерах на воздействие экстремальных температур.

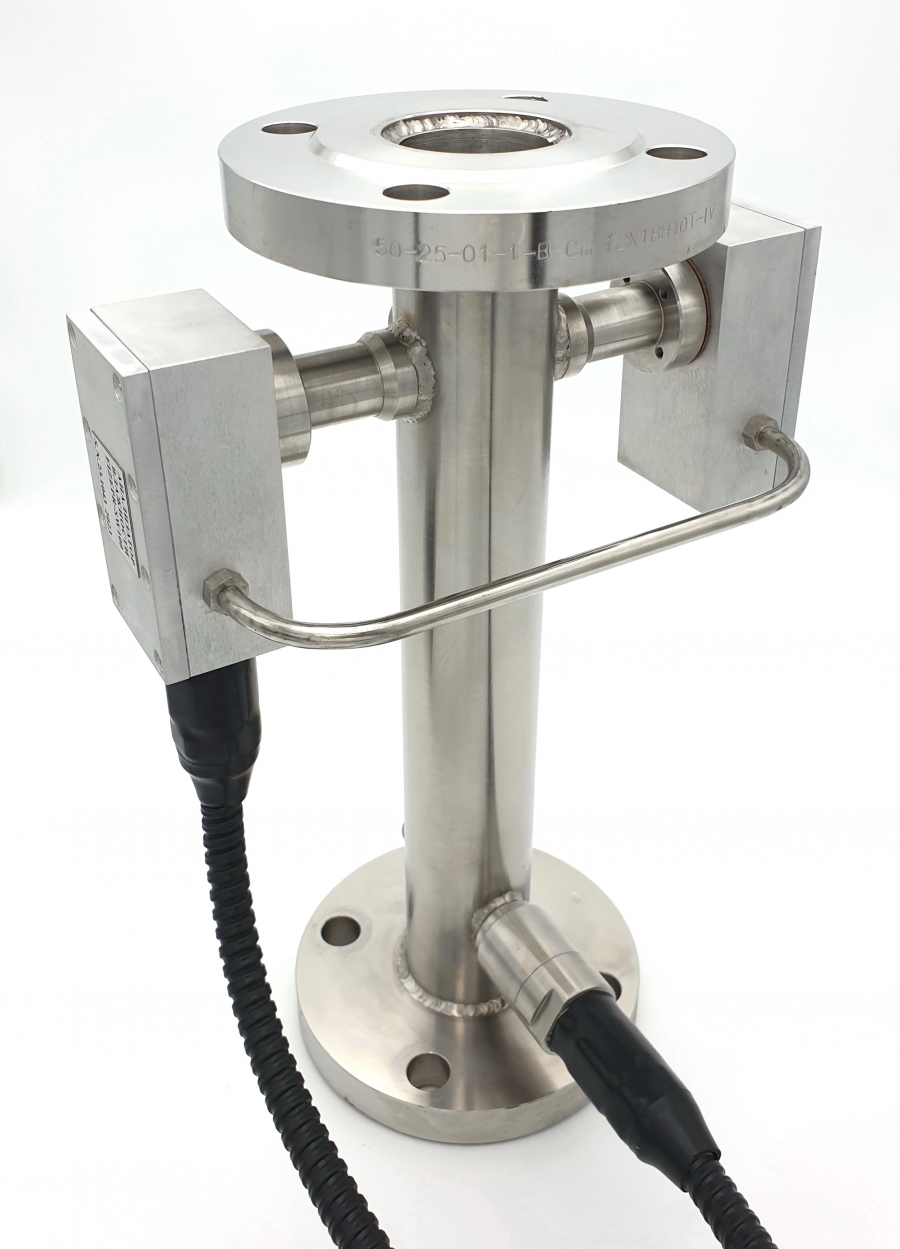

На фотографиях  показан влагомер варианта FIZEPR-SW100.20.12 после испытаний в камере холода при температуре -50°С.

Влагомер FIZEPR-SW100.20.12 при -50°С   Датчик влагомера после испытаний на -50°C
