Влагомеры зерна

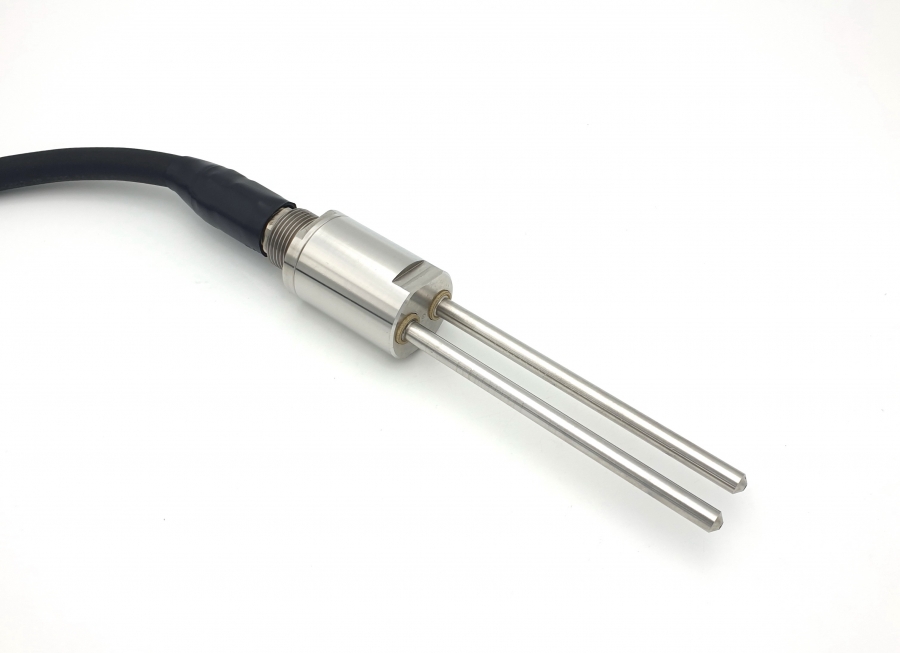

Датчик FIZEPR-SW100.11.41

Поточные влагомеры FIZEPR-SW100.1х предназначены для контроля сушки зерна в зерносушилках, но также применяются для измерения влажности зерна и зернопродуктов, находящихся в бункерах, дозаторах или транспортируемых на ленте конвейера. Высокая рабочая температура эксплуатации датчиков позволяет встраивать датчики непосредственно в сушильное оборудование.

Контролируемые продукты: зерно, мука, крупы, семена, комбикорм и другие продукты сельского хозяйства. При измерении влажности зерна, в отличие от измерения неорганических сыпучих материалов, крайне важно, чтобы при определении влажности учитывалась температура контролируемого материала. Все влагомеры FIZEPR-SW100 снабжены датчиками температуры контролируемого материала. Влагомеры FIZEPR-SW100, предназначенные для контроля зерна,  cодержат калибровки для разных видов зернопродуктов, которые учитывают температуру продукта.

Анализаторы влажности внесены в Государственные реестры средств измерений:   в России - свидетельство RU.C.31.001A №56698,  в Казахстане - сертификат №12284. Общий каталог (прайс) на  влагомеры для сыпучих и пастообразных материалов  приведен здесь: Каталог

По принципу измерения анализаторы влажности FIZEPR-SW100.1x относятся к микроволновым  диэлькометрам.  Особенностью анализаторов  является прямой метод измерения диэлектрической проницаемости, что обеспечивает максимально возможную точность при измерении влажности. Все влагомеры FIZEPR-SW100 снабжены встроенными датчиками температуры. Предусмотрена возможность подключения к влагомеру внешнего датчика температуры типа Pt100 с четырехпроводной схемой соединения. Коррекция результатов измерений под температуру зерна позволила существенно повысить точность измерений. К достоинствам влагомеров следует также отнести большой объем одновременно контролируемого материала, что позволяет исключить ошибки, связанные с неоднородным распределением влаги в материале. По своим характеристикам  влагомеры FIZEPR-SW100 не имеют аналогов.

Влагомеры состоят из электронного блока и датчика. Датчики влагомеров выполнены из нержавеющей стали 12Х18Н10Т.  Конструкция датчиков отличается исключительную прочностью, стойкостью к механическим нагрузкам, ударам, к истиранию абразивными материалами. Все варианты исполнения датчиков герметичны. Гарантийный срок эксплуатации влагомеров серии FIZEPR-SW100.1х – 24 месяца.

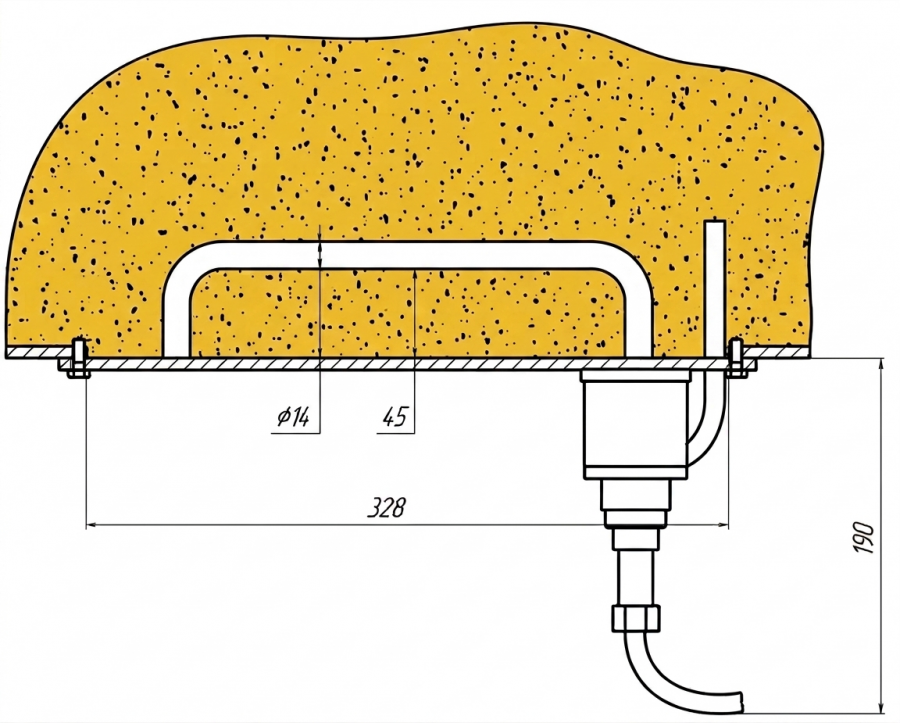

Влагомеры зернопродуктов поставляются в нескольких вариантах исполнения, различающихся видом исполнения датчика, причем, у всех влагомеров электронные блоки идентичные, взаимозаменяемые. Общий признак, характеризующий влагомеры серии FIZEPR-SW100.1x: датчики содержат два электрода, один из которых выполнен в виде стержня, а второй электрод представляет собой или пластину  или металлическую стенку бункера или второй стержень. На рисунках ниже показаны два варианта исполнения датчиков и область измерения этих датчиков.

     FIZEPR-SW100.10.6 (10.21)  FIZEPR-SW100.10.4 (10.41)

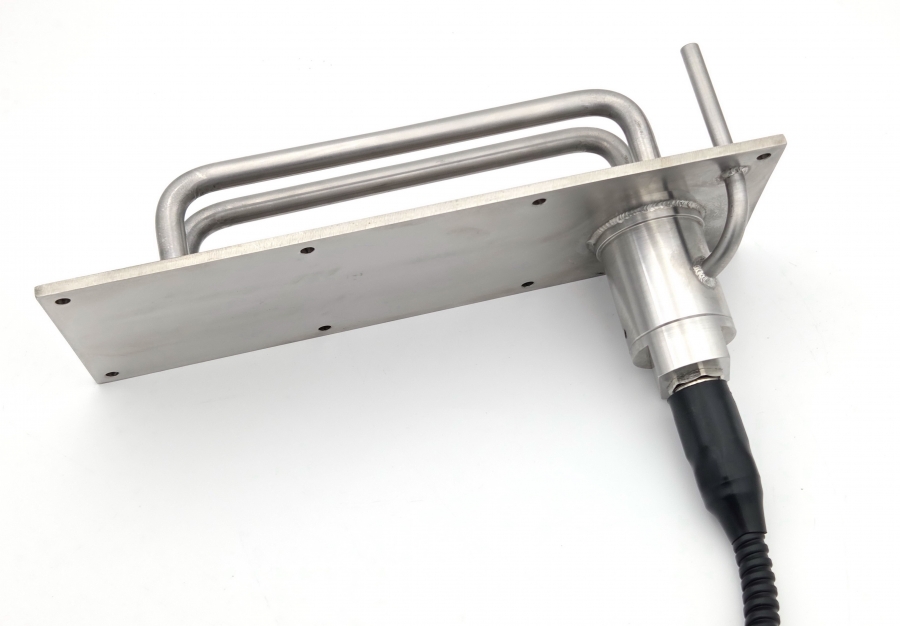

1. Датчики влагомеров FIZEPR-SW100.10.6 и FIZEPR-SW100.10.21 выполнены из нерж. стали 12Х18Н10Т  и  содержат П-образный зонд, который закреплен  на щите. Как видно из приведенных ниже фотографий этих двух датчиков, у датчика влагомера FIZEPR-SW100.10.6 на щите размещен только один П-образный зонд. Контролируемый этим датчиком объем зерна составляет около 10 литров. У датчика влагомера FIZEPR-SW100.10.21, также широко применяемого в зерносушилках, в отличие от варианта FIZEPR-SW100.10.6  вблизи зонда и параллельно ему установлен второй П-образный пруток. Этот второй пруток выполняет функцию экрана и ограничивает (как бы отсекает с одной стороны от зонда) область зондирования. В ряде случаев, когда слой зерна не достаточно высокий, это позволяет повысить точность измерений.

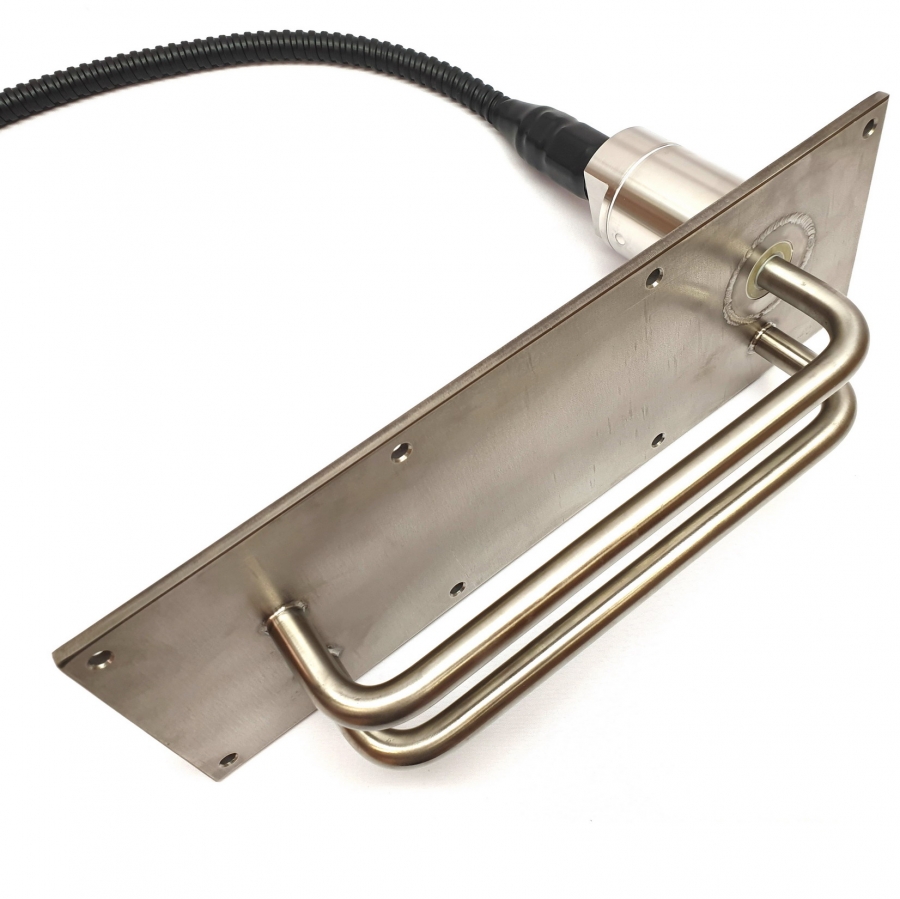

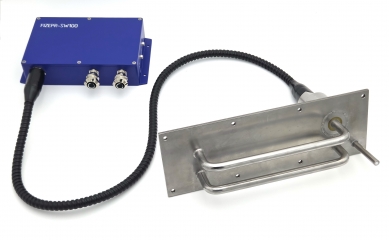

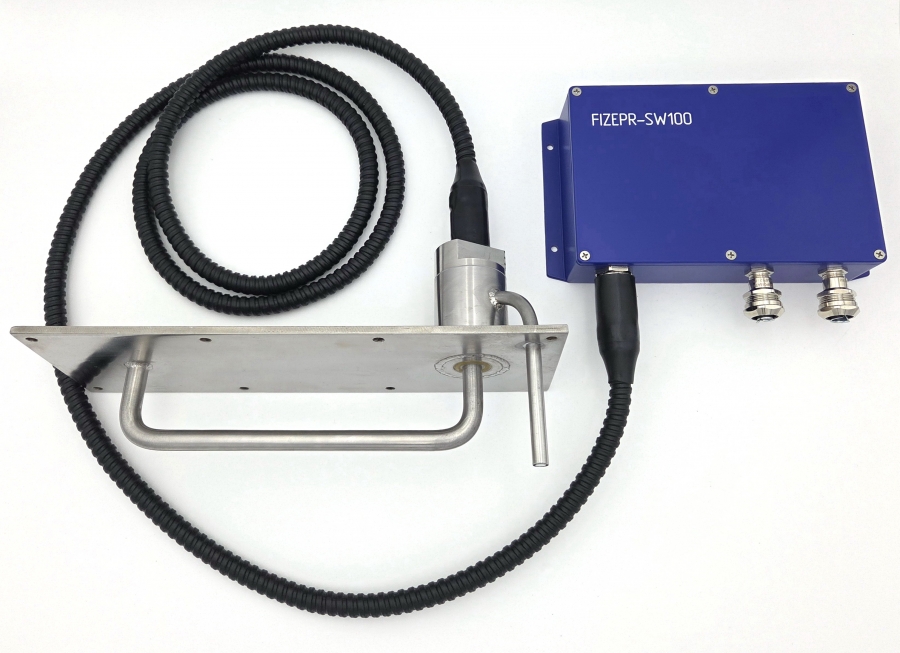

FIZEPR-SW100.10.6  FIZEPR-SW100.10.21

При применении указанных датчиков в конвейерных зерносушилках обычно их устанавливают прямо на стенке сушилки, для чего в стенке выполнют прямоугольное отверстие размерами (310…315) х (80…85) мм. Щит датчика крепится снаружи зерносушилки так, чтобы зонд находился внутри и был полностью погружен в зерно. Контролируемый датчиком объем пространства, включающий зазор между зондом и щитом датчика и весь объем вокруг зонда на расстояниях от него до 10...15 см должен быть полностью заполнен измеряемым материалом. Крепление щита датчика к стенке зерносушилки производится с помощью винтов или саморезов. На фотографии ниже показано крепление датчика влагомера FIZEPR-SW100.10.21 на стенке конвейерной зерносушилки. Обратите внимание: экранный зонд датчика 10.21 установлен сверху (над измерительным зондом), что обеспечивает точное измерение даже в случае, когда слой зерна только слегка закрывает экранный зонд.

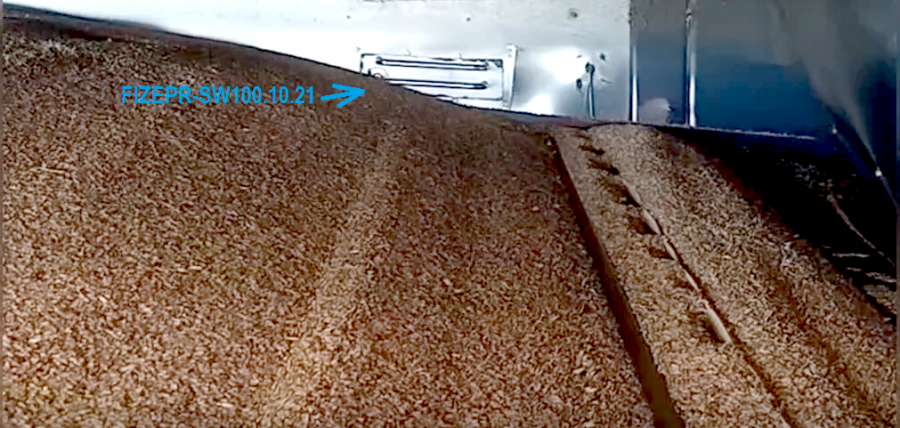

Датчик FIZEPR-SW100.10.21 - на стенке в конвейерной зерносушилке

В конвейерных зерносушилках датчики влагомеров FIZEPR-SW100.10.21 и FIZEPR-SW100.10.6 могут также устанавливаться на кронштейнах. Два варианта крепления на кронштейнах, различающихся по исполнению, показаны на рисунках ниже. Крепление датчика на кронштейне улучшает его заполнение зерном.

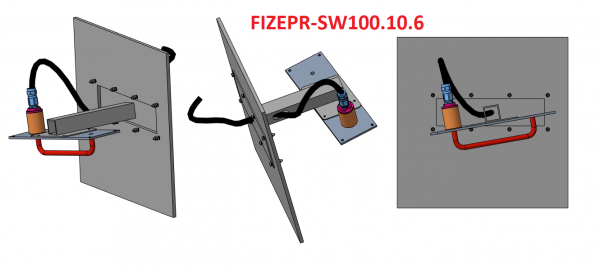

1-ый вариант крепления датчика FIZEPR-SW100.10.6 (10.21) на кронштейне

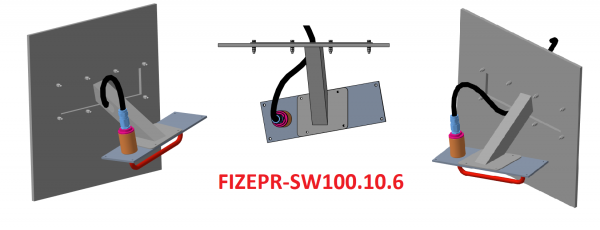

2-ой вариант крепления датчика FIZEPR-SW100.10.6 (10.21) на кронштейне

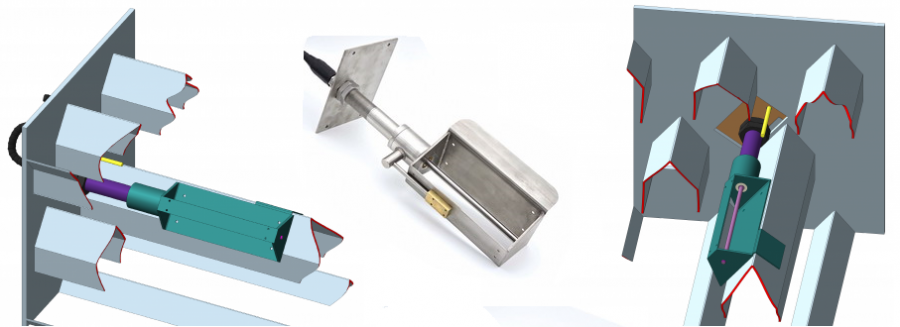

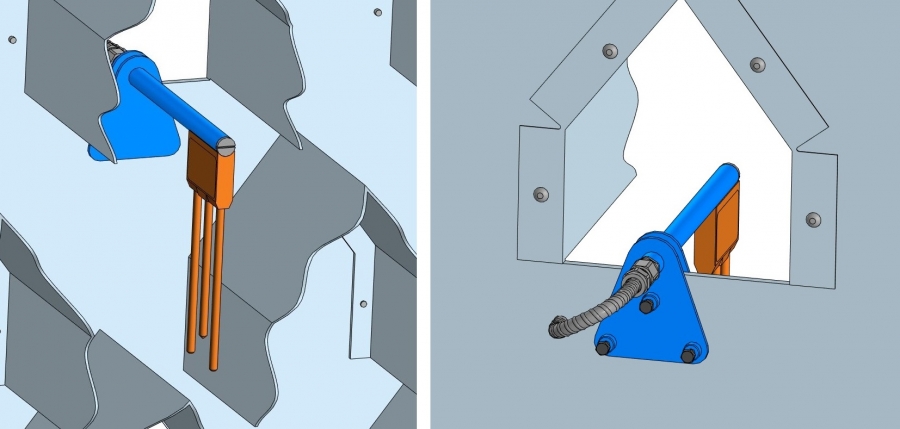

Для зерносушилок шахтного типа разработан датчик FIZEPR-SW100.10.8. Датчик крепится к стенке шахтной зерносушилки, а основание датчика, как показано ниже, упирается в короб воздуховода. Габариты чувствительного элемента датчика (300 х 100 х 60мм) позволяют его вводить между воздуховодами любых сушилок. При таком размещении обеспечивается стабильное заполнение объема датчика зерном.

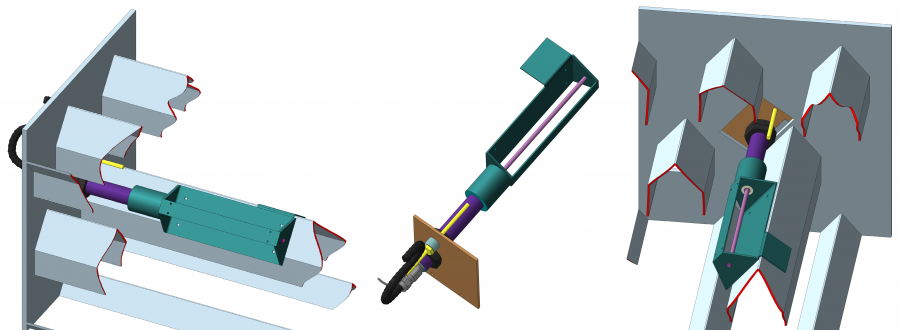

Датчик FIZEPR-SW100.10.8 в шахтной зерносушилке

Во влагомере FIZEPR-SW100.10.8 датчик температуры (Pt100, 4-х проводный) конструктивно отделен от зонда влагомера и закреплен на монтажном щите. Такое решение позволило заметно снизить инерционность измерителя температуры и повысить точность измерения влажности.

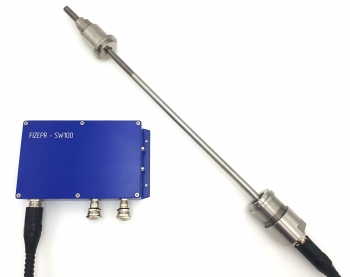

2. Датчик влагомера  FIZEPR-SW100.10.4 (FIZEPR-SW100.10.41)  выполнен в виде прямого стержня, концы которого через специальные муфты фиксируются на противоположных стенках бункера. Вторым (экранным) электродом указанного датчика служат металлические стенки бункера. Датчик обеспечивает  контроль большего объема сыпучего материала (от десятков до сотен литров), благодаря чему неоднородность в распределении влаги по объему бункера не влияет на результаты измерений.

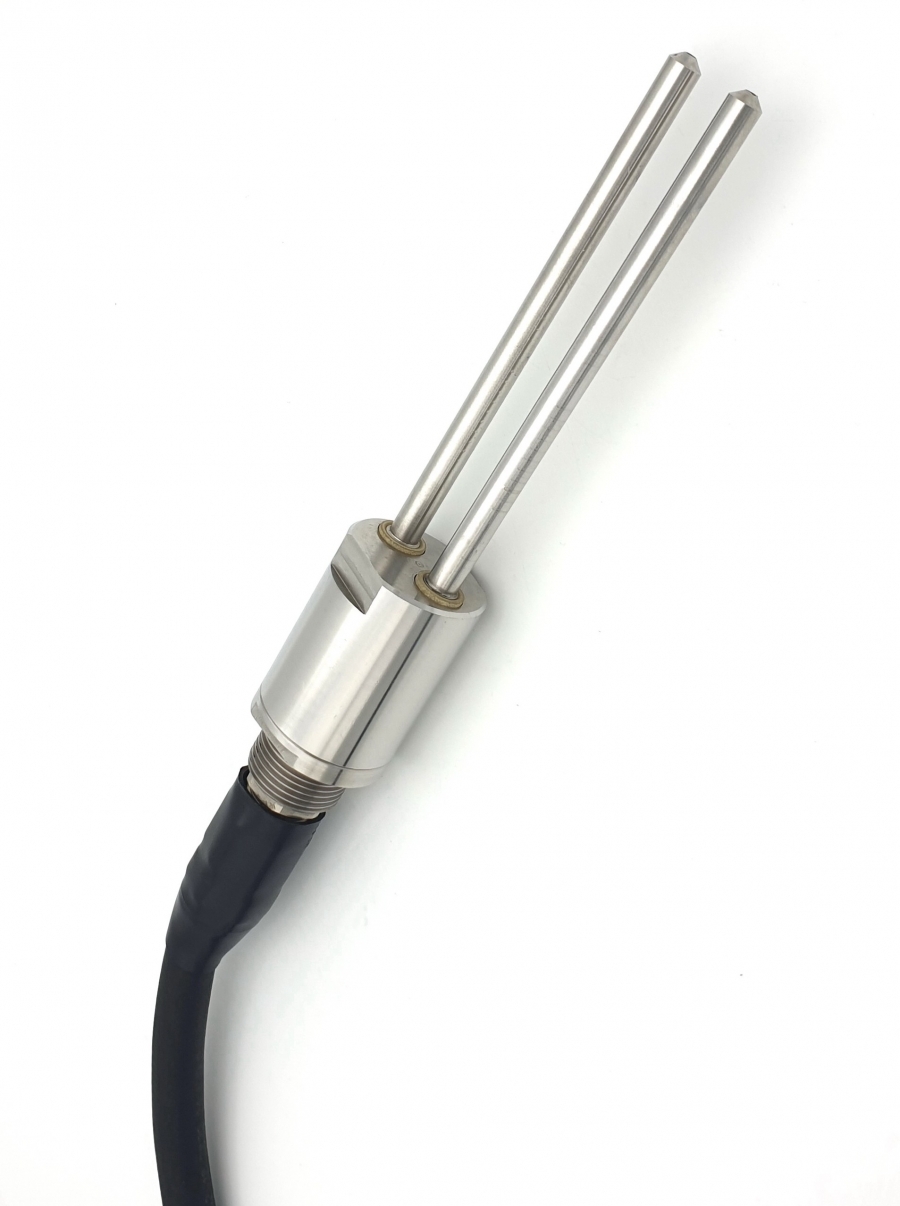

FIZEPR-SW100.10.41

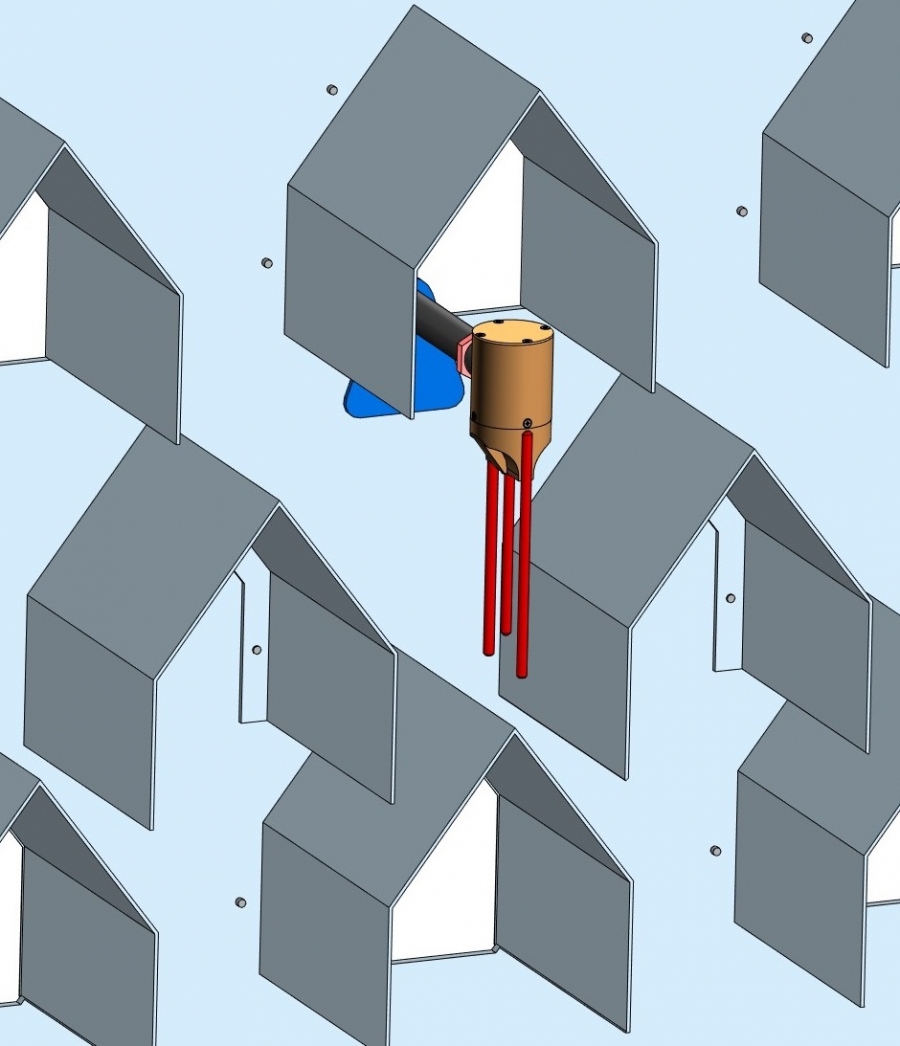

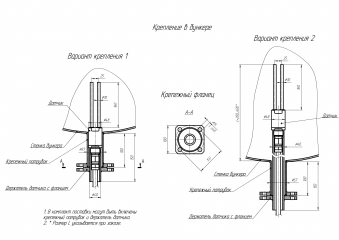

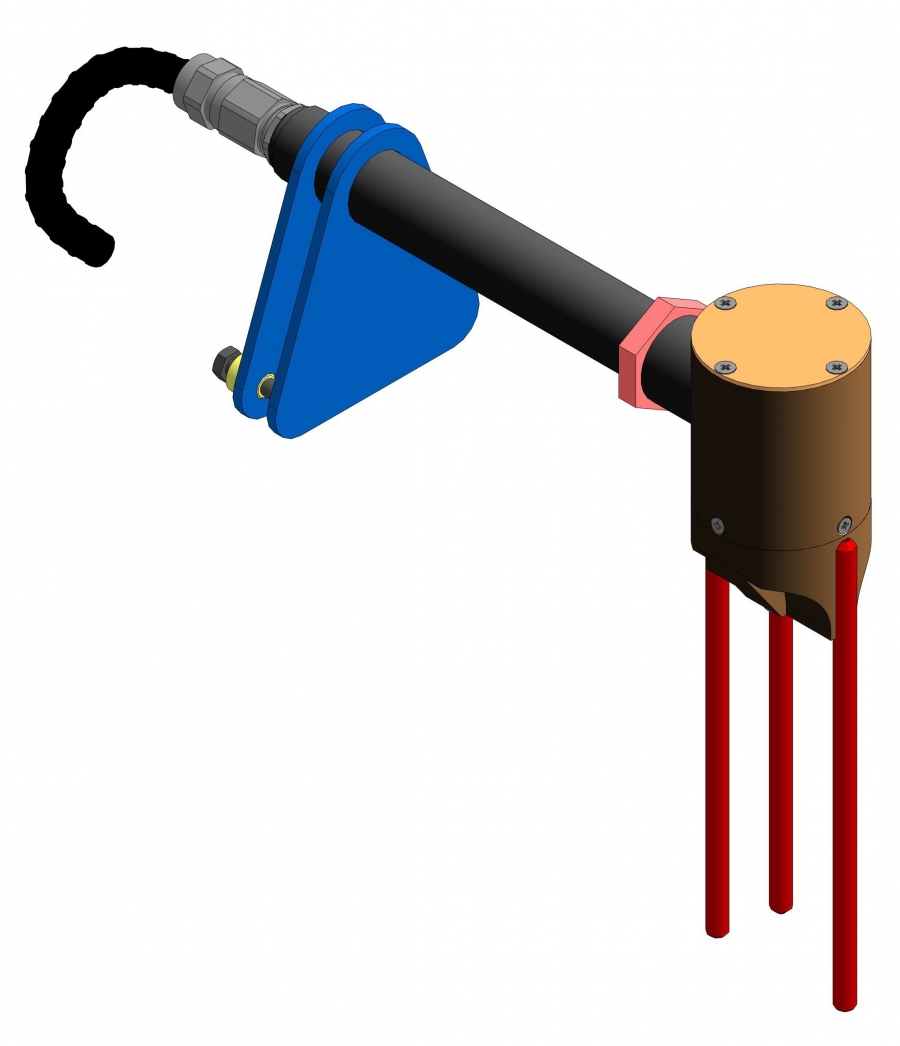

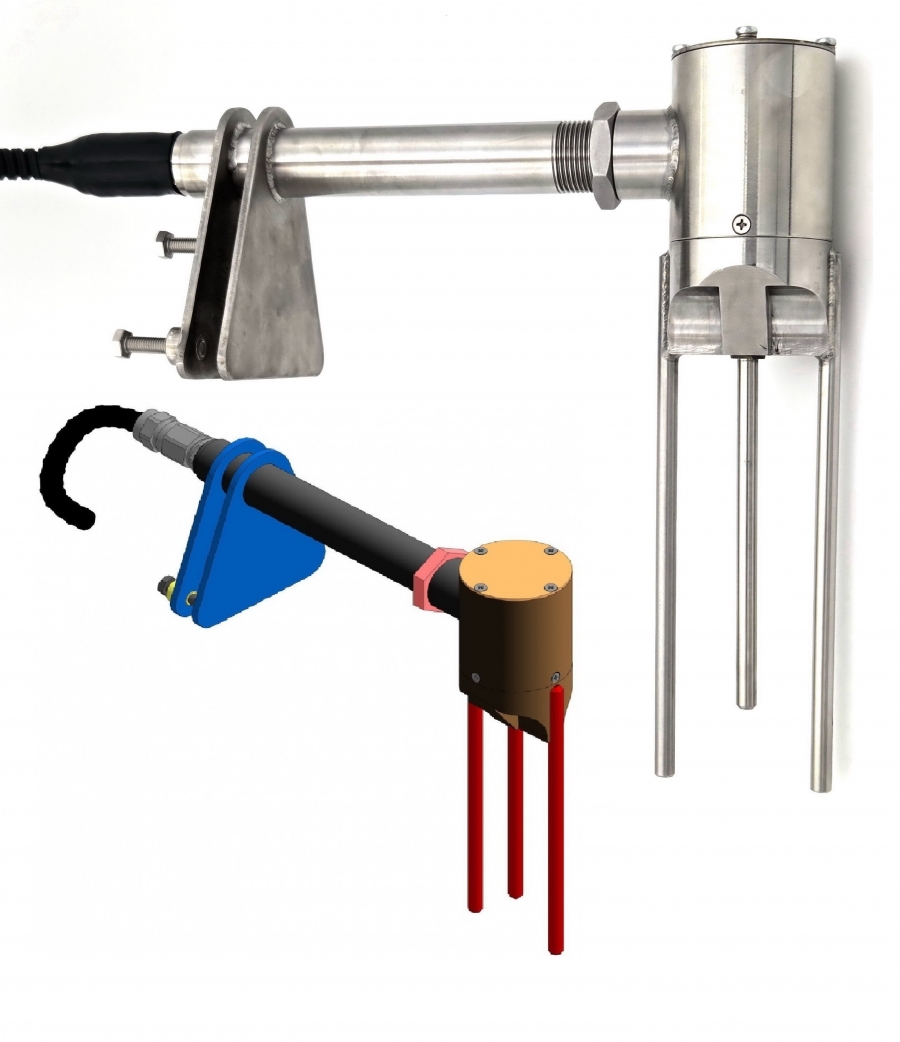

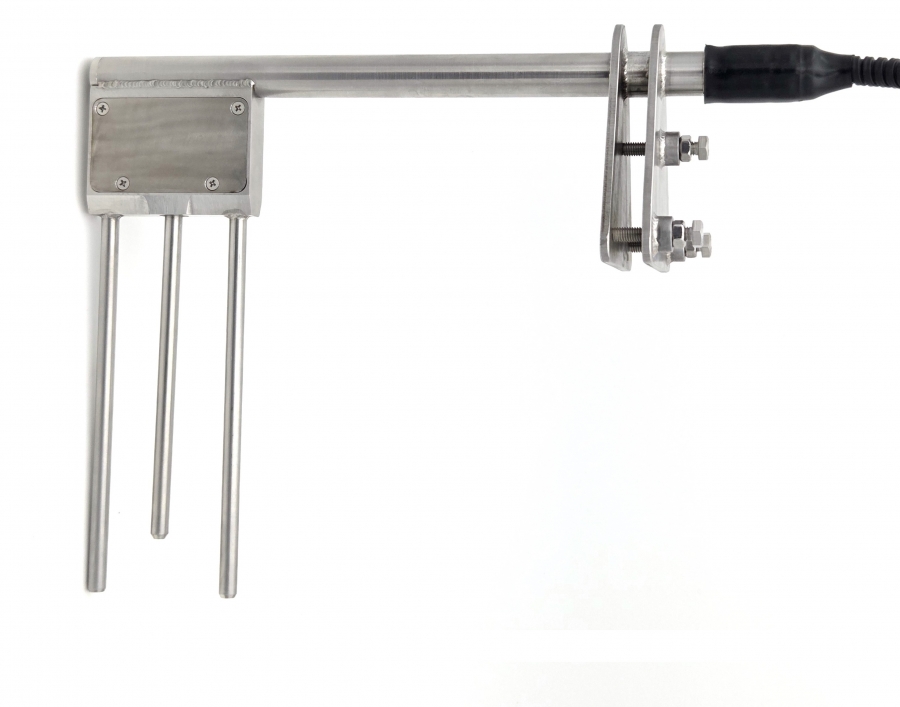

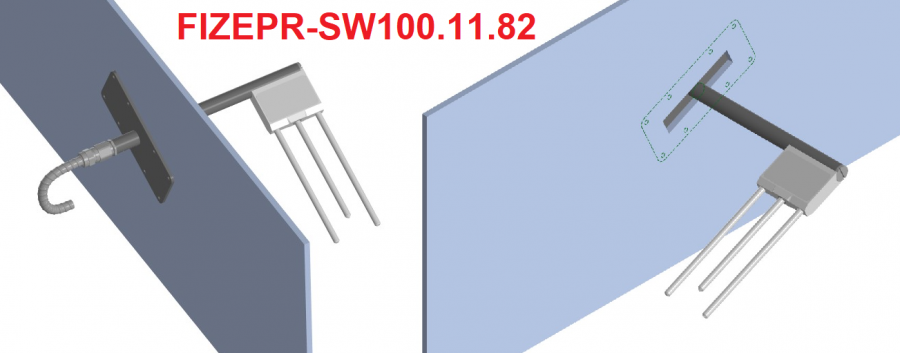

3. Влагомер  FIZEPR-SW100.11.41  относится к универсальным, датчик  этого влагомера содержит два параллельных штыря. Датчик может крепиться на трубе 1", которая устанавливается внутри бункера. Контролируемый этим влагомером объем материала не превышает 0,5 литров, поэтому такой влагомер следует применять или при однородном распределении влаги по объему бункера или при непрерывном движении потока зерна через датчик, который в этом случае обеспечит усреднение влажности по времени. Для установки этого датчика достаточно приварить к стенке бункера патрубок  с стандартным фланцем (исп.1-40-6 ГОСТ 12820-80). Глубина погружения датчика в бункер определяется выбором длины трубы, к которой крепится датчик с помощью муфты с резьбой G1". При заказе в комплект поставки влагомеров FIZEPR-SW100.11.41 может быть включена вся необходимая крепежная оснастка.

Датчик FIZEPR-SW100.11.41 в бункере с зерном

Датчики влагомеров FIZEPR-SW100.10.61 могут использоваться при температурах до 180°С. Для такого применения измерительная ячейка датчика (см. рисунок ниже)  выполняется  как отдельный элемент датчика, удаленный  примерно на 15см от щита датчика.

FIZEPR-SW100.10.61

Пригоден для любых продуктов: ЗЕРНОПРОДУКТОВ, комбикорма, муки, семян подсолнечника

Влагомеры серии FIZEPR-SW100.1х обеспечивают высокую точность измерений, усредняя результаты измерения по большому объему контролируемого материала.



С результатами и особенностями применения влагомеров для сушки зерна можно ознакомиться в отзыве с/х предприятия "Олимп-Агро".

Возможности интеграции в системы АСУ

Влагомеры FIZEPR-SW100 оснащены стандартными интерфейсами (4...20мА, MODBUS RTU)  и могут подключаться к системам АСУ.  Применение влагомеров в сушилках зерна позволяет автоматизировать процесс сушки зернопродуктов, обеспечить экономию электроэнергии.
