Технические характеристики
Ниже приведены основные технические характеристики измерителя влажности древесных опилок и щепы FIZEPR-SW100.10.х. При необходимости КБ «Физэлектронприбор» осуществляет адаптацию конструкции влагомера под особенности конкретного деревообрабатывающего производства.
| № п/п |
Наименование параметра |
Значение |
| 1 |
Диапазон измерения влажности (отношение массы воды, содержащейся в смеси, к массе смеси) |
0…100% |
| 2 |
Абсолютная погрешность измерения влажности:
- в диапазоне влажности 0…6%
- в диапазоне влажности 6…8%
- в диапазоне влажности 8…10%
- в диапазоне влажности 10…20%
- в диапазоне влажности 20…50%
- в диапазоне влажности 50…100%
|
0,3%
0,4%
0,5%
1%
2,5%
5%
|
| 3 |
Диапазон измерения диэлектрической проницаемости |
1…100 |
| 4 |
Диапазон рабочих температур эксплуатации датчика |
-20…145°С |
| 5 |
Измерительный диапазон калибровки датчика |
5…80°С |
| 6 |
Диапазон рабочих температур эксплуатации электронного блока |
-20…80°С |
| 7 |
Период измерения |
1сек |
| 8 |
Выходной интерфейс
|
RS485 Modbus RTU
4 – 20мА |
| 9 |
Напряжение питания электронного блока:
|
24В
18...36В |
| 10 |
Потребляемый ток, не более |
200мА |
| 11 |
Степень защиты оболочки электронного блока от проникновения пыли и влаги |
группа IP54
по ГОСТ 14254-96 |
| 12 |
Степень защиты оболочки датчика от проникновения пыли и влаги |
группа IP65
по ГОСТ 14254-96 |
| 13 |
Длина кабеля связи между датчиком и электронным блоком |
2…4м
(уточняется при заказе) |
| 14 |
Максимальная допустимая длина кабеля передачи цифрового сигнала RS485 от электронного блока к внешнему устройству управления (контроллеру, компьютеру), не менее |
1000м |
| 15 |
Максимальная допустимая длина кабеля передачи аналогового сигнала 4-20мА от электронного блока к внешнему устройству индикации (измерителю-регулятору), не менее |
100м |
Комплектация
Влагомер древесных опилок и щепы FIZEPR-SW100.10.х поставляется в следующей комплектации
| № поз. |
Наименование изделия |
Кол-во |
| 1 |
Электронный блок ВИГТ.415210.101 |
1 шт. |
| 2 |

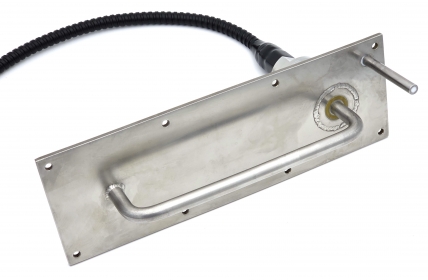

Датчик ВИГТ.415210.100-10.х |
1 шт. |
| 3 |
Техническое описание и руководство по эксплуатации ВИГТ.415210.100РЭ |
1 шт. |
| 4 |
Паспорт ВИГТ.415210.100ПС |
1 шт. |
| 5 |
USB-flash накопитель с программным обеспечением |
1 шт. |
| 6 |
Преобразователь USB-RS485 для подключения влагомера к ПК (по требованию заказчика) |
1 шт. |
