Влагомеры опилок и щепы

ИЗМЕРЕНИЕ ВЛАЖНОСТИ ДРЕВЕСНЫХ ОПИЛОК, ЩЕПЫ

Влагомеры  FIZEPR-SW100.10.x  предназначены для измерения доли воды, содержащейся в  сыпучих материалах, в том числе, в древесном опиле, щепе. Принцип работы влагомеров основан на зондировании среды радиоволнами метрового диапазона. Выбор такого диапазона длин волн обусловлен тем, что длина волны должна на порядок и более превышать размеры гранул контролируемого материала, иначе зондирующий сигнал будет ослабляться и рассеиваться на неоднородностях.  Таким образом данные измерители влажности могут быть использованы  на древесной щепе и др. матералах с размером фракций до 5-10см.

Анализаторы влажности внесены в Государственные реестры средств измерений:   в России - свидетельство  RU.C.31.001A №56698 (http://dp.vniims.ru/TSI/9069-6A1E7BB54910.pdf),  в Казахстане - сертификат №12284 (http://88.204.198.178/si/index.php?mode=sir2&SERT=12284).

Влагомеры состоят из электронного блока и датчика. Серийные датчики влагомеров сыпучих материалов поставляются в нескольких вариантах исполнения, различающихся видом зонда. У влагомеров вариантов FIZEPR-SW100.10.4x  зонд датчика выполнен в виде прямого или изогнутого по радиусу прутка нержавеющей стали 12Х18Н10Т диаметром от 12...14 мм. Концы прутка через специальные муфты фиксируются на противоположных стенках бункера или шнека. Такое решение обуславливает исключительную прочность и долговечность датчика, стойкость к механическим нагрузкам, ударам, к истиранию.

Измерение  влажности древесных опилок и щепы всегда являлось трудной задачей из-за того, что  насыпная плотность данного материала крайне неоднородна и меняется в широких пределах, соответственно, распределение влаги по объему также оказывается чрезмерно неоднородным. В отличие от большинства существующих влагомеров анализаторы влажности  серии FIZEPR-SW100.10.х обеспечивают контроль  древесных отходов сразу в значительном объёме – от десятков  до сотен литров. Это позволяет исключить влияние неоднородности в распределении влажности  и насыпной плотности материала по объему. Кроме того, анализ большого объёма обеспечивает гораздо более широкие возможности для стабилизации насыпной плотности, что является принципиально важным фактором при работе с материалами, подобными древесным опилкам.

Указанная особенность влагомеров  позволила  НПО "Механика-Транс" найти решение, обеспечивающее достоверное измерение влажности древесных стружек и опила.   Ниже приведены материалы, предоставленные НПО "Механика-Транс", демонстрирующие установку влагомеров варианта FIZEPR-SW100.10.41 в выпускаемом этой компанией оборудовании для сушки древесно-стружечных отходов, а также в линиях производства древесных пеллет.

Влагомер FIZEPR-SW100.10.41 в шлюзовом перегрузчике

Датчик указанного  влагомера встраивается в бункер, в котором происходит накопление опилок, щепы в месте размещения зонда. После накопления производится измерение. Далее воздушным компрессором измеренный материал убирается, после чего поступает новая порция и производится новое измерение. Применение влагомеров FIZEPR-SW100 заметно повысило качество переработки сырья, позволило оптимизировать процесс гранулирования пеллет.

Чертежи НПО "Механика-Транс"

Датчик FIZEPR-SW100.10.41

Подробнее ...

Контролировать влажность  древесных опилок  можно также и в шнеке. Зонд влагомера, установленный в шнеке так, как показано на рисунках ниже, всегда будет находиться в области материала со стабильной насыпной плотностью,  что обеспечивает  повышение точности измерения.

Датчик FIZEPR-SW100.10.43 в шнеке Датчик FIZEPR-SW100.10.6 в шнеке

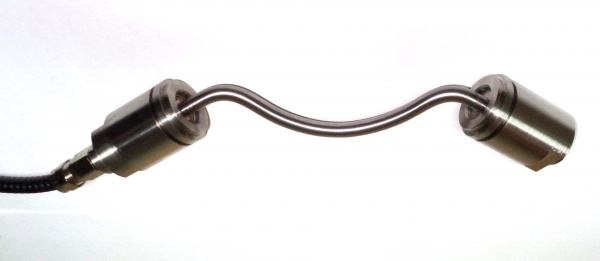

Датчик FIZEPR-SW100.10.43 для установки в шнеке   На фотографии показан датчик FIZEPR-SW100.10.43, предназначенный для измерения древесных опилок в шнеке.
